TERRA-HAMMER Çelik Boru Çakma

Applications

		Stahlrohramme TERRA-HAMMER (english: steel pipe ram)

Genel Bilgiler

    TERRA-HAMMER inanılmaz TERRA gücü ve kuvveti sayesinde hiçbir geleneksel çekiçle kıyaslanamayacak bir konumda bulunmaktadır.


    Fazlasıyla ağır ana pistonları (vurucular) alışılmışın üzerinde bir darbe ve çakma enerjisi üretmektedir. Ana piston'un ağırlığı (vurucu) toplam makine ağırlığının 60 %'ını kapsamaktadır.


    İsviçre üretimi TERRA ana pistonları yüksek kalite standartlarına sahiptir. Bu sebepten ötürü TERRA, bütün ana pistonları için 3 yıllık bir garanti süresi sunmaktadır. Bu garanti TERRA garanti koşulları şartları doğrultusunda geçerlidir. Bu genişletilmiş garanti süresi TERRA AG tarafından 01 Şubat 2007'den itibaren İsviçre fabrikasından çıkan bütün TERRA-HAMMER'lar için geçerlidir.

Genel Bilgiler
Genel Bilgiler


Kısa makine uzunluğu

    TERRA-Çekiçlerin kompakt tasarımı sayesinde makineler oldukça az bir uzunluğa sahiptirler.Daha fazla güce sahip olmalarına rağmen TERRA-Çekiçler, modeline göre değişmek üzere, geleneksel çekiçlere göre 1.0 m ila 1.5 m daha kısadır.


    Bu TERRA-Çekiçlerin eşsiz tasarımı sayesinde mümkün olmaktadır.


  1. kısa makine uzunluğu= kolay taşınabilirlik
  2. kısa makine uzunluğu = daha kısa çekiç çukurları = her çakma işleminde tasarruf


    TR 190mini sadece 0.90 m uzunluğunda olup, buna rağmen 400 mm'ye kadar çakma işlemi yapabilmektedir.

Kısa makine uzunluğu
Kısa makine uzunluğu


Videolar


Videolar
Videolar


Horizontal application

    Steel pipes up to Ø 3'000 mm are rammed horizontally through the ground. The ram sits behind the steel pipe. Depending on ground conditions and steel pipe diameter drive lengths up to 120 m are possible.

Horizontal application
Horizontal application


Sıkıştırma Diyagramı

    Stahlrohrammen Diagramm


    Uygun TERRA darbe ile sıkıştırma secilmesi halinde


    Yukarıdaki diyagram sadece ortalama zeminlerde geçerli olacaktır. TERRA yukarıdaki diyagram baz alınarak olası kabulden kaynaklanan başarısız darbe ile sıkıştırma işlerinden sorumlu tutulamaz.

Sıkıştırma  Diyagramı
Sıkıştırma Diyagramı


Pipe roofing

    The TERRA-ram can also be used in tunnel constructions. It rams several steel pipes parallel to produce a roof.

Pipe roofing
Pipe roofing


HDD assist

    When pulling in long steel pipes with HDD drill rigs, the TERRA ram gives dynamic assistance at the rear of the steel pipe. This leads to higher productivity and longer drilling lengths.

HDD assist
HDD assist

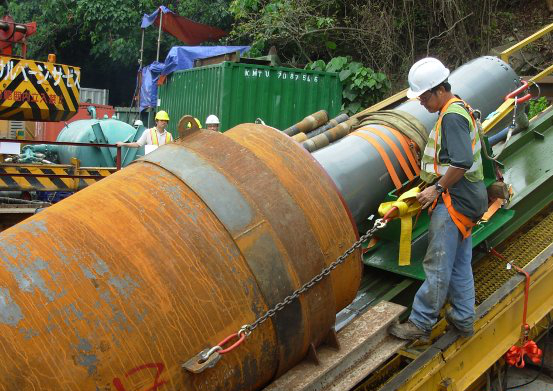

HDD casing

    When a HDD drill takes several months there is the risk, that the entry of the drill collapses. In such a case it is useful to ram a steel pipe 30 ‐ 50 m (100 ft) as a protection pipe into the ground.

HDD casing
HDD casing


HDD rescue

    When a HDD drill is jammed, the TERRA ram helps to rescue the rods.

HDD rescue
HDD rescue


Ramming diagram

    The size selection of the TERRA‐Ram depends on the diameter of the steel pipe, also the total length of the ramming job. The chart below can be used to select the most suitable size of TERRA‐Ram.


    This chart can be used if ramming through medium strength ground. When ramming through much softer or harder ground a smaller or larger TERRA-Ram may be required. The above diagram is valid only for medium strength ground. TERRA cannot be held liable for any unsuccessful ramming job which was assumed possible based on the chart above, it is offered as a guide only.

Ramming diagram
Ramming diagram




Teknik Veriler

TERRA-HAMMER Çap inç ø mm Uzunluk inç m Ağırlık kg Frekans 1/min Hava Tüketimi m3/min Basınç bar Genişletici ø mm

T = TERRA-HAMMER ile kaynaklanmış toprak deplasman kafası
TU = TERRA-HAMMER ile değiştirilebilir kafa adaptörleri
TR = TERRA-RAM, çelik boru çakma ve boru patlatma için (parapet kaplaması)
S = TERRA-HAMMER Versiyon S, ile hızlı ters (hava hortumunun 1/4 dönüşü)
F = TERRA-HAMMER Versiyon F, ile uzaktan kumanda ters
S/F = TERRA-HAMMER, Versiyon S ve Versiyon F’de mevcuttur
K = TERRA-HAMMER Versiyon K, yapıştırma değil, ısıtmadan bakımı yapılabilir.
SK = TERRA-HAMMER Versiyon S + Versiyon K
KOK-LD = TERRA-HAMMER ile izlenebilir KOK-LD adaptörü


Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
T 045 SK
45
0.98
9
475
0.6
6-7
-
TU 045 SK
45
1.00
9
475
0.6
6-7
-
T 055mini SK
55
0.90
11
520
0.9
6-7
-
T 055 SK
55
0.90
13
520
0.9
6-7
-
TU 055 SK
55
1.05
13
520
0.9
6-7
-
TU 055 SK mit KOK-LD
55
1.25
16
520
0.9
6-7
-
T 068mini SK
68
0.93
20
480
1.1
6-7
-
T 068plus SK
68
1.29
27
420
1.3
6-7
85
TU 068plus SK
68
1.31
28
420
1.3
6-7
85
TU 068plus SK mit KOK-LD
68
1.51
33
420
1.3
6-7
85
T 080mini SK
80
0.88
24
550
1.8
6-7
-
T 080plus SK
80
1.37
37
395
1.8
6-7
102/133
TU 080plus SK
80
1.41
39
395
1.8
6-7
102/133
TU 080plus SK mit KOK-LD
80
1.51
42
395
1.8
6-7
102/133
T 090mini SK
90
0.88
38
550
1.8
6-7
T 090plus SK
90
1.40
51
395
1.8
6-7
133
T 105mini S
105
1.08
44
540
2.4
6-7
-
T 105 S/F
105
1.40
60
360
2.4
6-7
133/170
TU 105 S/F
105
1.40
65
360
2.4
6-7
133/170
TU 105 S/F mit KOK-LD
105
1.50
71
360
2.4
6-7
133/170
T 135mini F2
135
1.15
80
520
2.8
6-7
T 135 S/F
135
1.70
120
350
2.4
6-7
152/203
TU 135 S/F
135
1.70
125
350
2.4
6-7
152/203
TU 135 S/F mit KOK-LD
135
1.80
138
350
2.4
6-7
152/203
T 155 F
155
1.84
170
285
3.8
6-7
203/245
TU 155 F
155
1.85
172
285
3.8
6-7
203/245
TU 155 F mit KOK-LD
155
1.94
182
285
3.8
6-7
203/245
T 190 F
190
1.89
258
275
5
6-7
245/300
TU 190 F
190
1.90
260
275
5
6-7
245/300
TU 190 F mit KOK-LD
190
1.97
284
275
5
6-7
245/300
T 210 F
210
1.90
317
275
5
6-7
245/300
TU 210 F
210
191
319
275
5
6-7
245/300
TU 210 F KOK-LD
210
1.98
343
275
5
5-6
245/300
TR 200mini
200
0.90
112
550
4
6-7
-
TR 220
220
1.60
315
320
7
6-7
-
TR 360
360
1.75
663
280
12
6-7
-
TR 565
565
2.30
2535
195
34
6-7
-



Technical Data, us

TERRA-HAMMER Çap inç ø inch Uzunluk inç inch Ağırlık lbs Frekans b/min Hava Tüketimi cfm Basınç psi Genişletici ø inch

T = TERRA-HAMMER ile kaynaklanmış toprak deplasman kafası
TU = TERRA-HAMMER ile değiştirilebilir kafa adaptörleri
TR = TERRA-RAM, çelik boru çakma ve boru patlatma için (parapet kaplaması)
S = TERRA-HAMMER Versiyon S, ile hızlı ters (hava hortumunun 1/4 dönüşü)
F = TERRA-HAMMER Versiyon F, ile uzaktan kumanda ters
S/F = TERRA-HAMMER, Versiyon S ve Versiyon F’de mevcuttur
K = TERRA-HAMMER Versiyon K, yapıştırma değil, ısıtmadan bakımı yapılabilir.
SK = TERRA-HAMMER Versiyon S + Versiyon K
KOK-LD = TERRA-HAMMER ile izlenebilir KOK-LD adaptörü


Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
T 045 SK
1.77"
38.6"
20
475
21
85-100
-
TU 045 SK
1.77"
39.4"
20
475
21
85-100
-
T 055mini SK
2.17"
35.4"
29
520
31
85-100
-
T 055 SK
2.17"
35.4"
29
520
31
85-100
-
TU 055 SK
2.17"
41.3"
29
520
31
85-100
-
TU 055 SK mit KOK-LD
2.17"
49.2"
35
520
31
85-100
-
T 068mini SK
2.68"
36.6"
44
480
38
85-100
-
T 068plus SK
2.68"
50.8"
59
420
45
85-100
3.35"
TU 068plus SK
2.68"
51.6"
62
420
45
85-100
3.35"
TU 068plus SK mit KOK-LD
2.68"
59.4"
73
420
45
85-100
3.35"
T 080mini SK
3.15"
34.6"
53
550
63
85-100
-
T 080plus SK
3.15"
53.9"
81
395
63
85-100
4" / 5.2"
TU 080plus SK
3.15"
55.5"
86
395
63
85-100
4" / 5.2"
TU 080plus SK mit KOK-LD
3.15"
59.4"
92
395
63
85-100
4" / 5.2"
T 090mini SK
3.54
34.6
83
550
63
85 - 100
T 090plus SK
3.54"
55.1"
112
395
63
85-100
5.2"
T 105mini S
4.13"
42.5"
97
540
84
85-100
-
T 105 S/F
4.13"
55.1"
132
360
84
85-100
5.2" / 6.7"
TU 105 S/F
4.13"
55.1
143
360
84
85-100
5.2" / 6.7"
TU 105 S/F mit KOK-LD
4.13"
59.0"
156
360
84
85-100
5.2" / 6.7"
T 135mini F2
5.31
45.27
176
520
100
85 - 100
T 135 S/F
5.31"
66.9"
264
350
84
85-100
6.0" / 8.0"
TU 135 S/F
5.31"
66.9"
275
350
84
85-100
6.0" / 8.0"
TU 135 S/F mit KOK-LD
5.31"
70.8"
304
350
84
85-100
6.0" / 8.0"
T 155 F
6.10"
55.1"
370
285
135
85-100
8.0" / 9.6"
TU 155 F
6.10"
72.8"
379
285
135
85-100
8.0" / 9.6"
TU 155 F mit KOK-LD
6.10"
76.4"
401
285
135
85-100
7.48" / 9.6"
T 190 F
7.48"
74.4"
564
275
175
85-100
9.6" / 11.8"
TU 190 F
7.48"
74.8"
573
275
175
85-100
9.6" / 11.8"
TU 190 F mit KOK-LD
7.48"
77.5"
626
275
175
85-100
9.6" / 11.8"
T 210 F
8.27"
74.8"
704
275
175
85-100
9.6" / 11.8"
TU 210 F
8.27"
75.2"
709
275
175
85-100
9.6" / 11.8"
TU 210 F KOK-LD
8.27"
78.0"
762
275
175
85-100
9.6" / 11.8"
TR 200mini
7.87"
35.4"
247
550
140
85-100
-
TR 220
8.66"
63.0"
694
320
245
85-100
-
TR 360
14.20"
68.9"
1460
280
420
85-100
-
TR 565
25.80"
90.5"
5588
195
1190
85-100
-
