TERRA-HAMMER Deliciler

45 - 300 mm (1,75" - 12") çaplarında kazısız boru yerleştirme

Saf teknoloji – başarının sırrı.

    TERRA-HAMMER kazısız yeraltı boru ve kablo döşeme işlerinde kullanılmaktadır. 300 mm (12 inç) çapa kadar olan deliklerde TERRA-HAMMER toprağı yanlara doğru iterken, 3000 mm’ye (120 inç) kadar olan çaplarda ise çelik boru çakma sitemi kullanılmaktadır. Toprak uzaklaştırılırken (yukarıdaki resim) pnömatik ekipmanlar toprağın altında ilerleyerek eş zamanlı olarak PVC veya PE boruları yolların veya demiryollarının altından yerleştirmektedir. İşlem hızlı ve ekonomiktir, aksaklıkları en aza indirir ve çalışma sırasında trafiğin akışını engellemez.

Saf teknoloji – başarının sırrı.
Saf teknoloji – başarının sırrı.

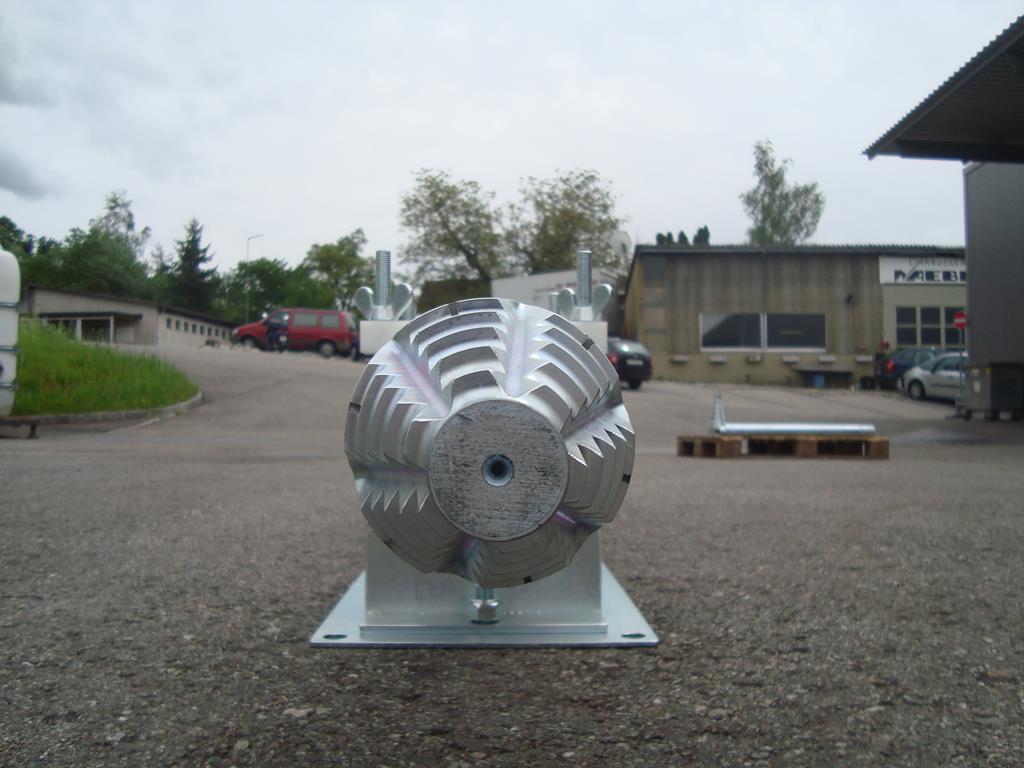

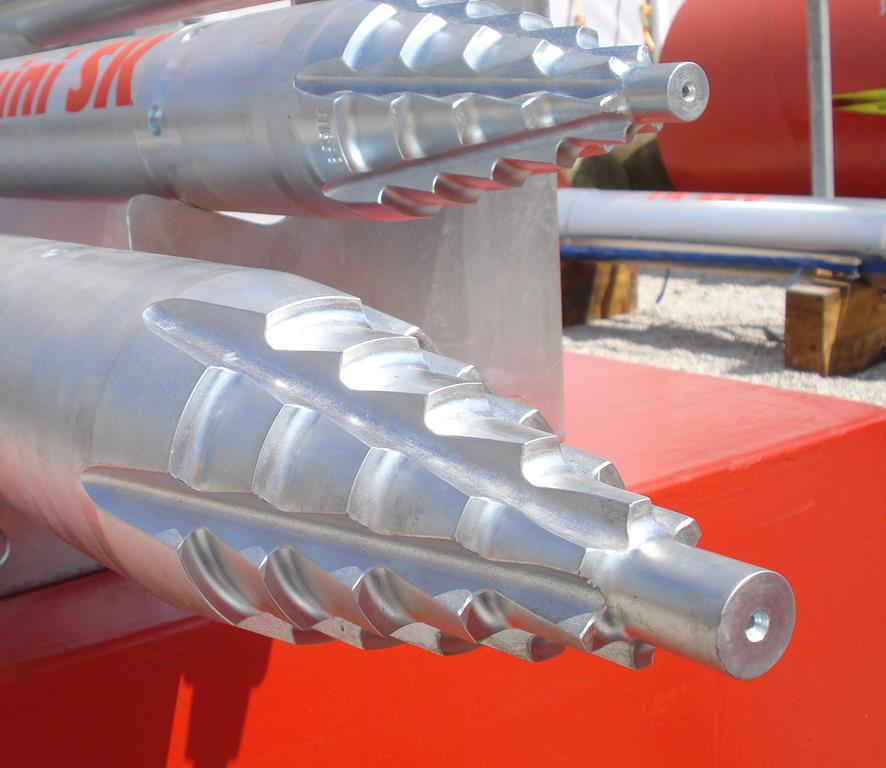

Kombi kafa (KOK)

    Boylamsal oluklar toprağın yana iterek sert zeminlerde de delme işlemine olanak vermektedir. Bu özellik kombi kafa’yı (KOK) diğer basamaklı veya konik kafalardan üstün kılmaktadır.

    Kesme ve parçalama kenarları bütün engelleri darbenin yandan veya kafadan olması farketmeksizin yoketmektedir. Bu sayede en yüksek hatasızlık oranı elde edilmektedir.

    Yıldız murç kombi kafayı (KOK) engellerin yok edilmesinde kusursuz hale getirmektedir. Yıldız murç kırılabilir her türlü engeli delip geçebilecek kapasitededir.

Kombi kafa (KOK)
Kombi kafa (KOK)

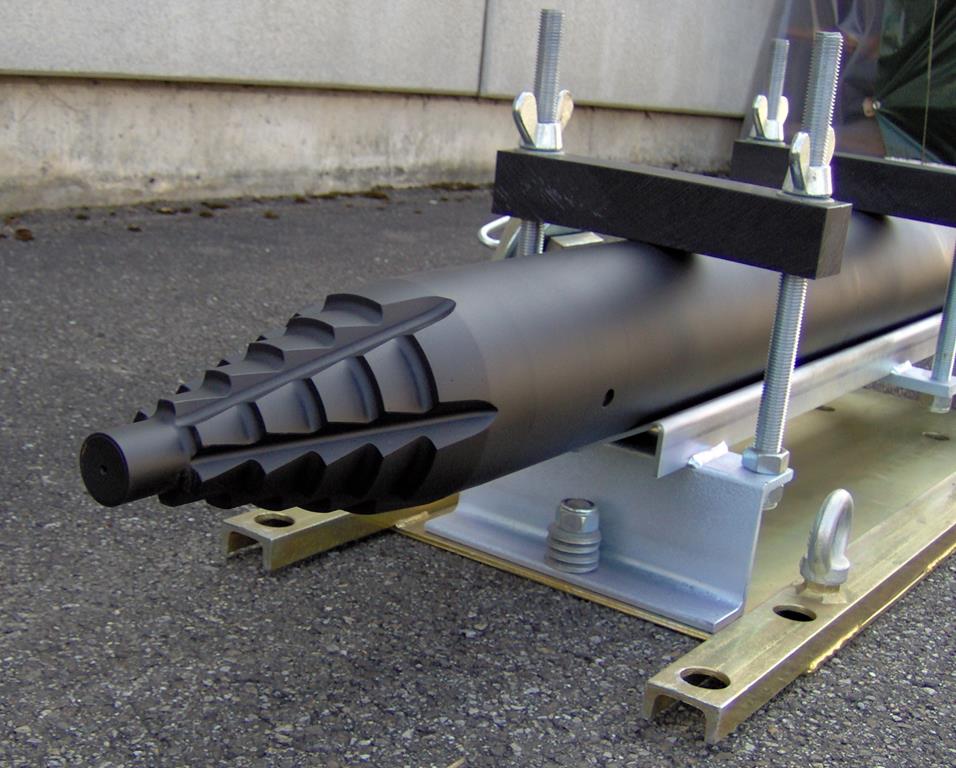

Simple and sturdy design

    ⅓ less parts than competitive piercing tools, at minimum air consumption.
    Aerodynamic inner air flow guarantees easy starting and reversing with lowest recoil.

Simple and sturdy design
Simple and sturdy design

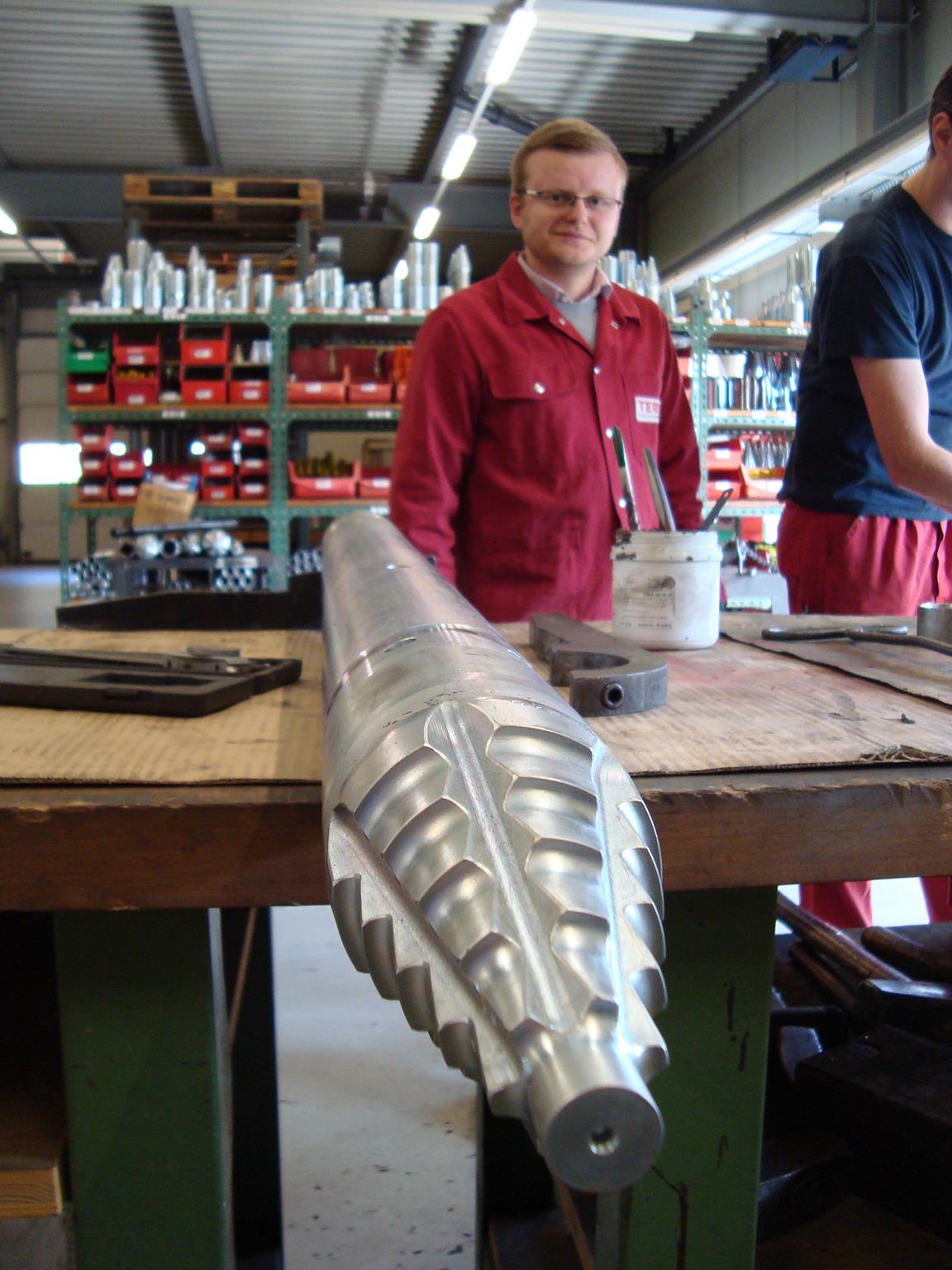

En büyük ve en güçlü

    Ağır ana pistonlu özel kombi başlık kombinasyonu eşsiz bir delme hızını ve kesinliğini garanti etmektedir. Aerodinamik hava akım deseni düşük hava tüketimi ve minimum geri tepme sağlamaktadır. Ana piston arka kısım yerine en verimli olduğu yer olan kafanın içinden darbe yapmaktadı. Ana piston için 3 yıl garanti.

En büyük ve en güçlü
En büyük ve en güçlü

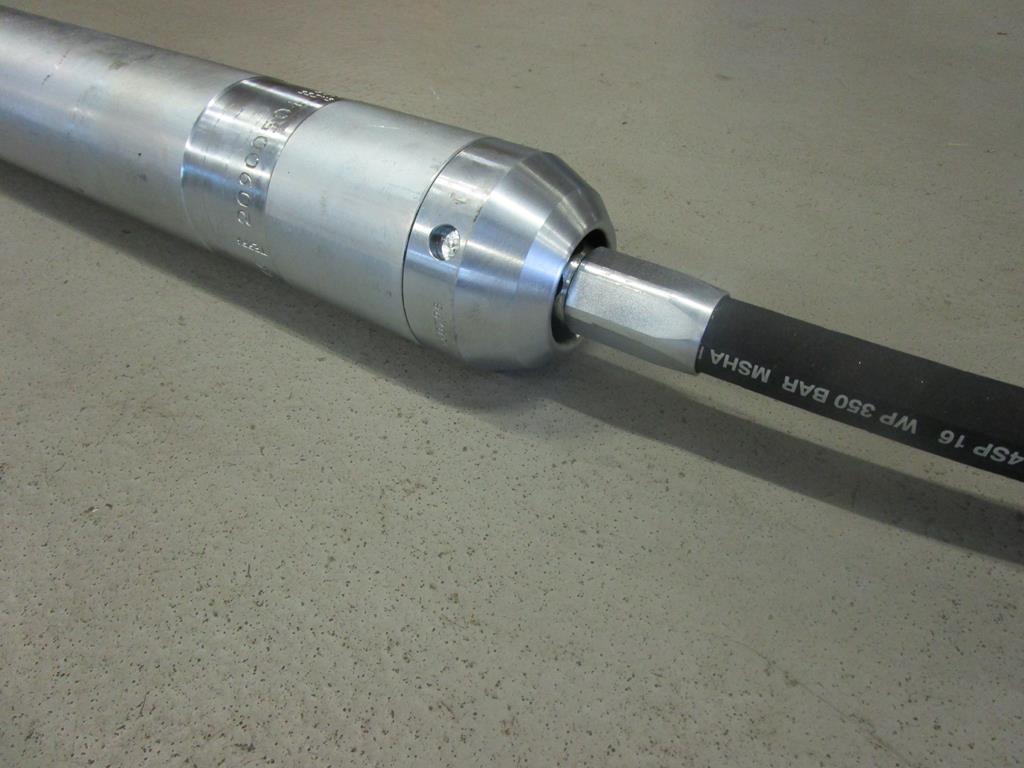

Hızlı ters işletim

    Hızlı ters işletim, hava hortumunun basit bir şekilde ¼ dönüş yapmasıyla gerçekleşir. Pnömatik kilit sayesinde işlem sırasında ekipmanın istemsiz ters dönüşleri önlenmektedir (Versiyon S). Daha büyük ekipmanlar uzaktan kumandalı geri işletime sahiptir (Versiyon F)

Hızlı ters işletim
Hızlı ters işletim



Teknik veriler, us

TERRA-HAMMER Çap inç ø inch Uzunluk inç inch Ağırlık lbs Frekans b/min Hava Tüketimi cfm Basınç psi Genişletici ø inch

T = TERRA-HAMMER ile kaynaklanmış toprak deplasman kafası
TU = TERRA-HAMMER ile değiştirilebilir kafa adaptörleri
TR = TERRA-RAM, çelik boru çakma ve boru patlatma için (parapet kaplaması)
S = TERRA-HAMMER Versiyon S, ile hızlı ters (hava hortumunun 1/4 dönüşü)
F = TERRA-HAMMER Versiyon F, ile uzaktan kumanda ters
S/F = TERRA-HAMMER, Versiyon S ve Versiyon F’de mevcuttur
K = TERRA-HAMMER Versiyon K, yapıştırma değil, ısıtmadan bakımı yapılabilir.
SK = TERRA-HAMMER Versiyon S + Versiyon K
KOK-LD = TERRA-HAMMER ile izlenebilir KOK-LD adaptörü


Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
TU 045 R (short version)
1.8"
39"
20 lbs
475 /min
21 cfm
100 psi
-
TU 055 R (short version)
2.2"
41"
29 lbs
520 /min
31 cfm
100 psi
-
TU 055 R (traceable)
2.2"
49"
35 lbs
520 /min
31 cfm
100 psi
-
TU 068 SK
2.7"
52"
62 lbs
420 /min
45 cfm
100 psi
3.5"
TU 068 SK (short version)
2.7"
39"
44 lbs
480 /min
38 cfm
100 psi
-
TU 068 SK (traceable)
2.7"
60"
73 lbs
420 /min
45 cfm
100 psi
-
TU 080 SK
3.2"
56"
86 lbs
395 /min
63 cfm
100 psi
up to 5.5"
TU 080 SK (short version)
3.2"
35"
53 lbs
550 /min
63 cfm
100 psi
-
TU 080 SK (traceable)
3.2"
60"
92 lbs
395 /min
63 cfm
100 psi
-
TU 090 SK
3.5"
59"
112 lbs
395 /min
63 cfm
100 psi
up to 7"
TU 090 SK (short version)
3.5"
35"
83 lbs
550 /min
63 cfm
100 psi
-
TU 090 SK (traceable)
3.5"
57"
116 lbs
395 /min
63 cfm
100 psi
-
T 105 S/F
4.1"
55"
132 lbs
360 /min
84 cfm
100 psi
up to 7.5"
T 105 S (short version)
4.1"
43"
97 lbs
540 /min
84 cfm
100 psi
-
TU 105 S/F
4.1"
55"
143 lbs
360 /min
84 cfm
100 psi
up to 7.5"
TU 105 S/F (traceable)
4.1"
59"
156 lbs
360 /min
84 cfm
100 psi
-
T 135 Twin
5.3"
67"
264 lbs
350 /min
84 cfm
100 psi
up to 11"
T 135 Twin (short version)
5.3"
45"
176 lbs
520 /min
100 cfm
100 psi
-
TU 135 Twin
5.3"
67"
275 lbs
350 /min
84 cfm
100 psi
up to 11"
TU 135 Twin (traceable)
5.3"
71"
304 lbs
350 /min
84 cfm
100 psi
-
T 155 F
6.1"
55"
370 lbs
285 /min
135 cfm
100 psi
up to 9.5"
TU 155 F
6.1"
73"
379 lbs
285 /min
135 cfm
100 psi
up to 9.5"
TU 155 F (traceable)
6.1"
76"
401 lbs
285 /min
135 cfm
100 psi
-
T 190 F
7.5"
74"
564 lbs
275 /min
175 cfm
100 psi
up to 12"
TU 190 F
7.5"
75"
573 lbs
275 /min
175 cfm
100 psi
up to 12"
TU 190 F (traceable)
7.5"
78"
626 kg
275 /min
175 cfm
100 psi
-
T 210 F
8.3"
75"
704 lbs
275 /min
175 cfm
100 psi
-
TU 210 F
8.3"
75"
709 lbs
275 /min
175 cfm
100 psi
-
TU 210 F (traceable)
8.3"
78"
762 lbs
275 /min
175 cfm
100 psi
-
TR 200mini
7.9"
35"
247 lbs
550 /min
140 cfm
100 psi
-
TR 220
8.7"
63"
694 lbs
320 /min
245 cfm
100 psi
-
TR 360
14"
68"
1,460 lbs
280 /min
420 cfm
100 psi
-
TR 565
26"
91"
5,588 lbs
195 /min
1,190 cfm
100 psi
-


Teknik veriler, metric

TERRA-HAMMER Çap inç ø mm Uzunluk inç m Ağırlık kg Frekans 1/min Hava Tüketimi m3/min Basınç bar Genişletici ø mm

T = TERRA-HAMMER ile kaynaklanmış toprak deplasman kafası
TU = TERRA-HAMMER ile değiştirilebilir kafa adaptörleri
TR = TERRA-RAM, çelik boru çakma ve boru patlatma için (parapet kaplaması)
S = TERRA-HAMMER Versiyon S, ile hızlı ters (hava hortumunun 1/4 dönüşü)
F = TERRA-HAMMER Versiyon F, ile uzaktan kumanda ters
S/F = TERRA-HAMMER, Versiyon S ve Versiyon F’de mevcuttur
K = TERRA-HAMMER Versiyon K, yapıştırma değil, ısıtmadan bakımı yapılabilir.
SK = TERRA-HAMMER Versiyon S + Versiyon K
KOK-LD = TERRA-HAMMER ile izlenebilir KOK-LD adaptörü


Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
TU 045 R (mini)
45 mm
1.00 m
9 kg
475 /min
0.6 m3/min
6-7 bar
-
TU 055 R (mini)
55 mm
1.05 m
13 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 055 R (ortbar)
55 mm
1.25 m
16 kg
520 /min
0.9 m3/min
6-7 bar
-
TU 068 SK
68 mm
1.31 m
28 kg
420 /min
1.3 m3/min
6-7 bar
85 mm
TU 068 SK (mini)
68 mm
0.98 m
20 kg
480 /min
1.1 m3/min
6-7 bar
-
TU 068 SK (ortbar)
68 mm
1.51 m
33 kg
420 /min
1.3 m3/min
6-7 bar
-
TU 080 SK
80 mm
1.41 m
39 kg
395 /min
1.8 m3/min
6-7 bar
bis 135 mm
TU 080 SK (mini)
80 mm
0.91 m
24 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 080 SK (ortbar)
80 mm
1.51 m
42 kg
395 /min
1.8 m3/min
6-7 bar
-
TU 090 SK
90 mm
1.49 m
51 kg
395 /min
1.8 m3/min
6-7 bar
bis 170 mm
TU 090 SK (mini)
90 mm
0.91 m
38 kg
550 /min
1.8 m3/min
6-7 bar
-
TU 090 SK (ortbar)
90 mm
1.44 m
53 kg
395 /min
1.8 m3/min
6-7 bar
-
T 105 S/F
105 mm
1.40 m
60 kg
360 /min
2.4 m3/min
6-7 bar
bis 200 mm
T 105 S (mini)
105 mm
1.08 m
44 kg
540 /min
2.4 m3/min
6-7 bar
-
TU 105 S/F
105 mm
1.40 m
65 kg
360 /min
2.4 m3/min
6-7 bar
bis 200 mm
TU 105 S/F (ortbar)
105 mm
1.50 m
71 kg
360 /min
2.4 m3/min
6-7 bar
-
T 135 Twin
135 mm
1.70 m
120 kg
350 /min
2.4 m3/min
6-7 bar
bis 275 mm
T 135 Twin (mini)
135 mm
1.15 m
80 kg
520 /min
2.8 m3/min
6-7 bar
-
TU 135 Twin
135 mm
1.70 m
125 kg
350 /min
2.4 m3/min
6-7 bar
bis 275 mm
TU 135 Twin (ortbar)
135 mm
1.80 m
138 kg
350 /min
2.4 m3/min
6-7 bar
-
T 155 F
155 mm
1.84 m
170 kg
285 /min
3.8 m3/min
6-7 bar
bis 245 mm
TU 155 F
155 mm
1.85 m
172 kg
285 /min
3.8 m3/min
6-7 bar
bis 245 mm
TU 155 F (ortbar)
155 mm
1.94 m
182 kg
285 /min
3.8 m3/min
6-7 bar
-
T 190 F
190 mm
1.89 m
258 kg
275 /min
5.0 m3/min
6-7 bar
bis 300 mm
TU 190 F
190 mm
1.90 m
260 kg
275 /min
5.0 m3/min
6-7 bar
bis 300 mm
TU 190 F (ortbar)
190 mm
1.97 m
284 kg
275 /min
5.0 m3/min
6-7 bar
-
T 210 F
210 mm
1.90 m
317 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F
210 mm
191 m
319 kg
275 /min
5.0 m3/min
6-7 bar
-
TU 210 F (ortbar)
210 mm
1.98 m
343 kg
275 /min
5.0 m3/min
6-7 bar
-
TR 200mini
200 mm
0.90 m
112 kg
550 /min
4.0 m3/min
6-7 bar
-
TR 220
220 mm
1.60 m
315 kg
320 /min
7.0 m3/min
6-7 bar
-
TR 360
360 mm
1.75 m
663 kg
280 /min
12 m3/min
6-7 bar
-
TR 565
565 mm
2.30 m
2'535 kg
195 /min
34 m3/min
6-7 bar
-

Ürünler Faydaları

Combi head (KOK):

The most intelligent head for piercing tools

Hollow head design:

allows 25 % heavier main pistons

Quick reverse function (Version S):

by a simple 1/4 turn of the air hose

Quick reverse function (Version F):

by remote control - even during operation

3 year warranty:

for all main pistons

Easy steel pipe ramming:

Each mole can ram steel pipes

More Advantages : expanders for larger diameters
