TERRA-PIT DJ 18

HDD kategorisi: 8 - 10 ton, bacaya kurulan makineler

		TERRA-JET 3008 ES Grubenbohranlage für Spülbohrungen

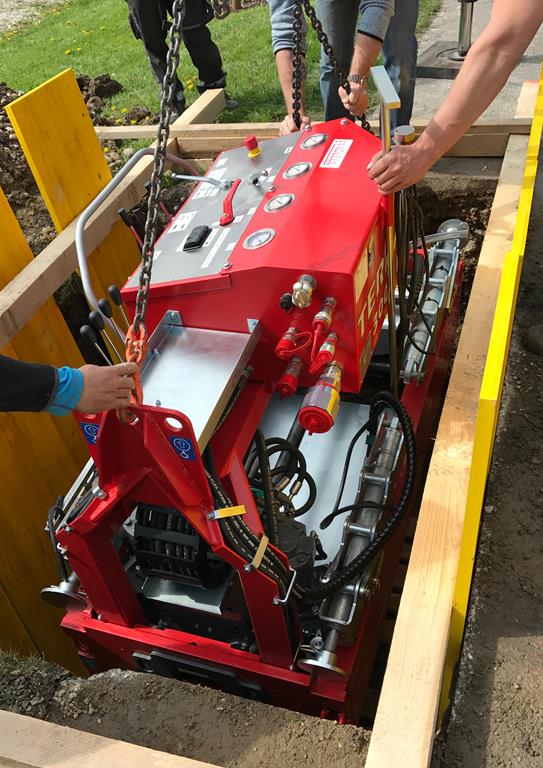

Genel Bilgiler

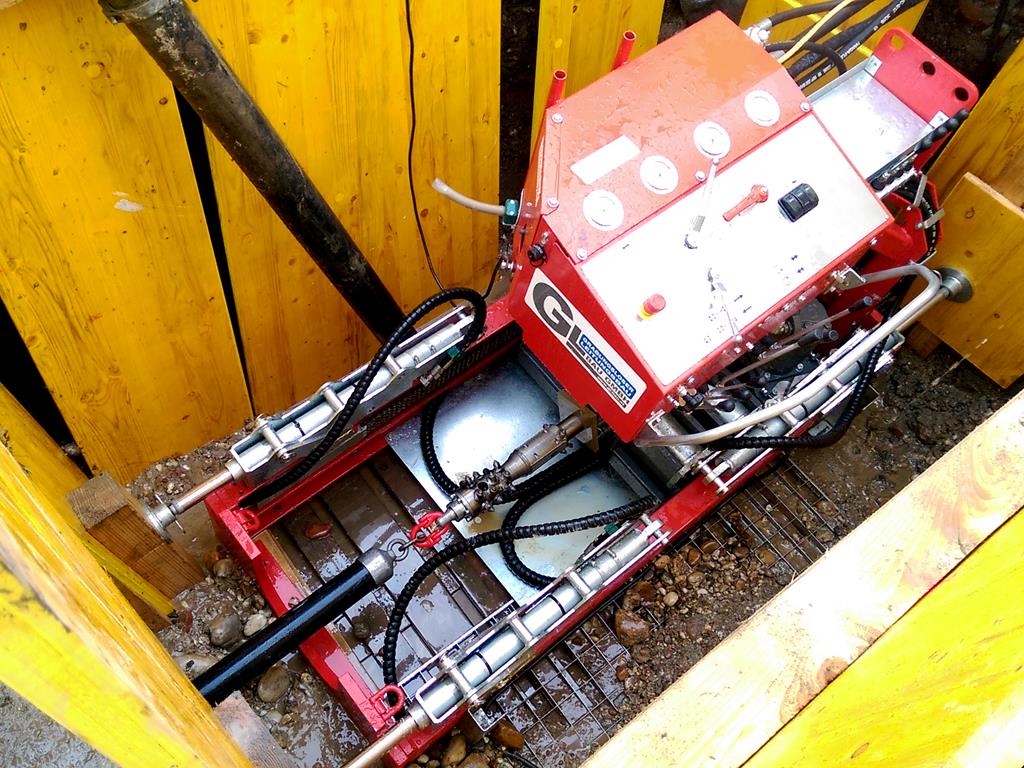

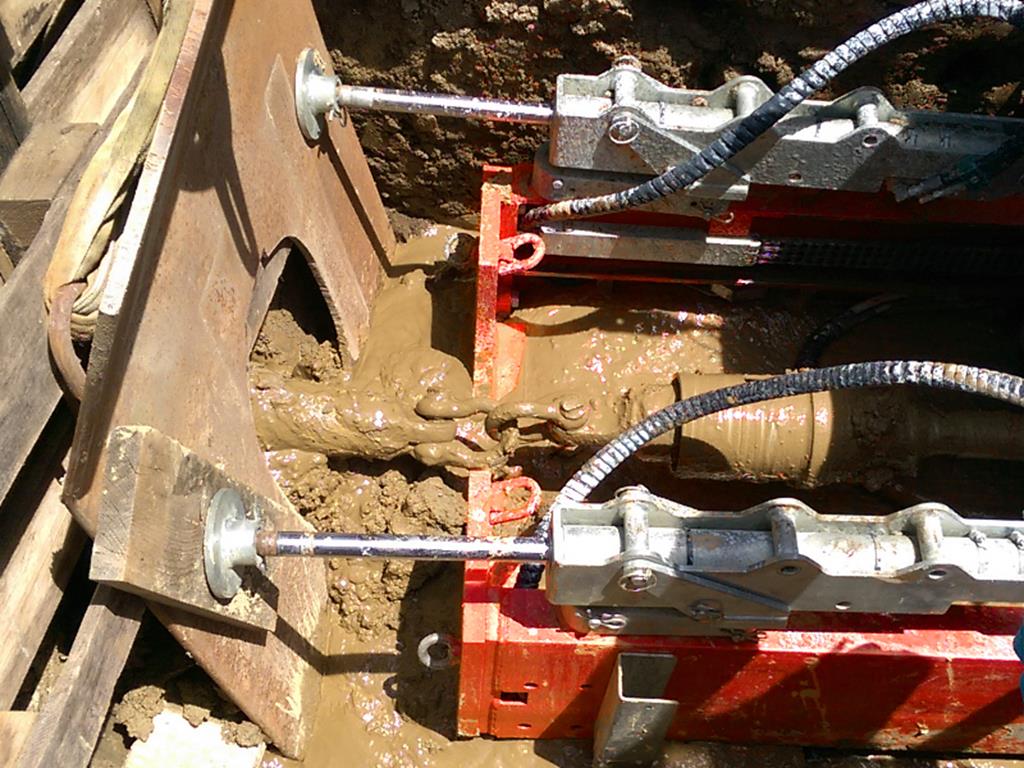

    The TERRA-JET 3008 ES İsviçreli HDD mütaahiti Heldswil deki Schenk AG ile yakın işbirliği ile geliştirildi. Bu süreç yaklaşık 2 yıl aldı. Müşterinin gereksinimi makinenin 2.00 m den uzun olmaması, 0.90 m (3 ft) den geniş olmaması ve tij uzunluğunun 1.00 m den uzun olmamasıydı.


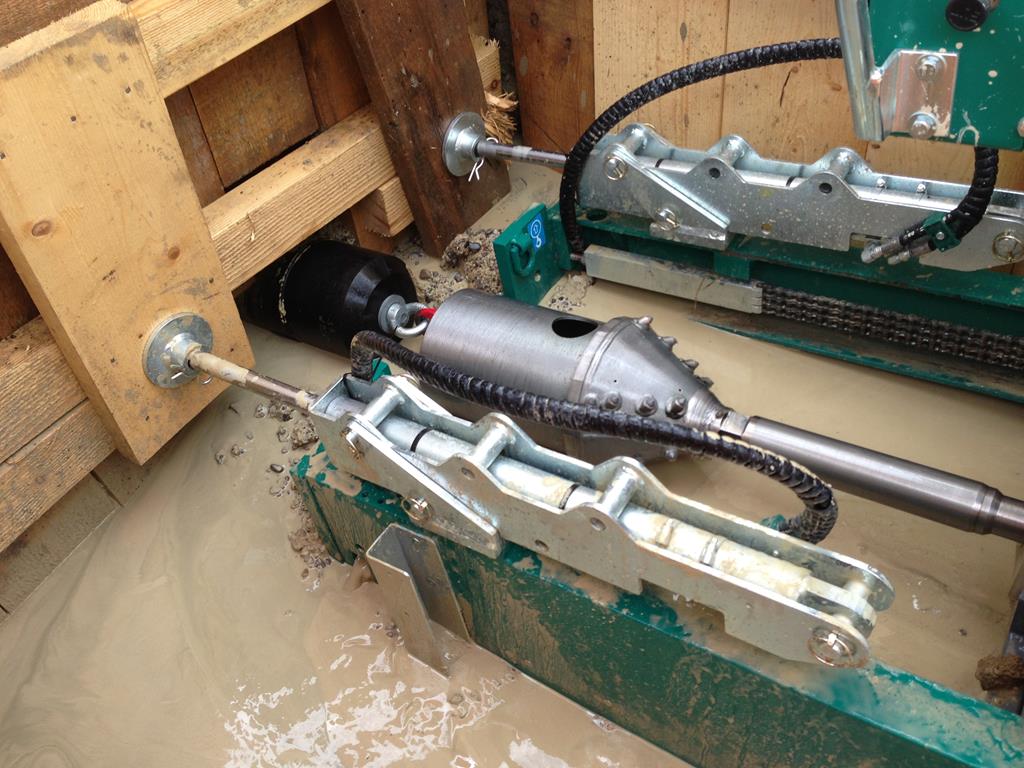

    Sonuç ise mükemmeldi.TERRA-JET 3008 ES 100 m boyunca ve 420 mm/16.5” çapta genişletme kafası (zzemin koşullarına bağlı olarak) çekebilme kapasitesine sahip. Ayrıca R = 24 m lik kurp yapabilme özelliğine sahip.

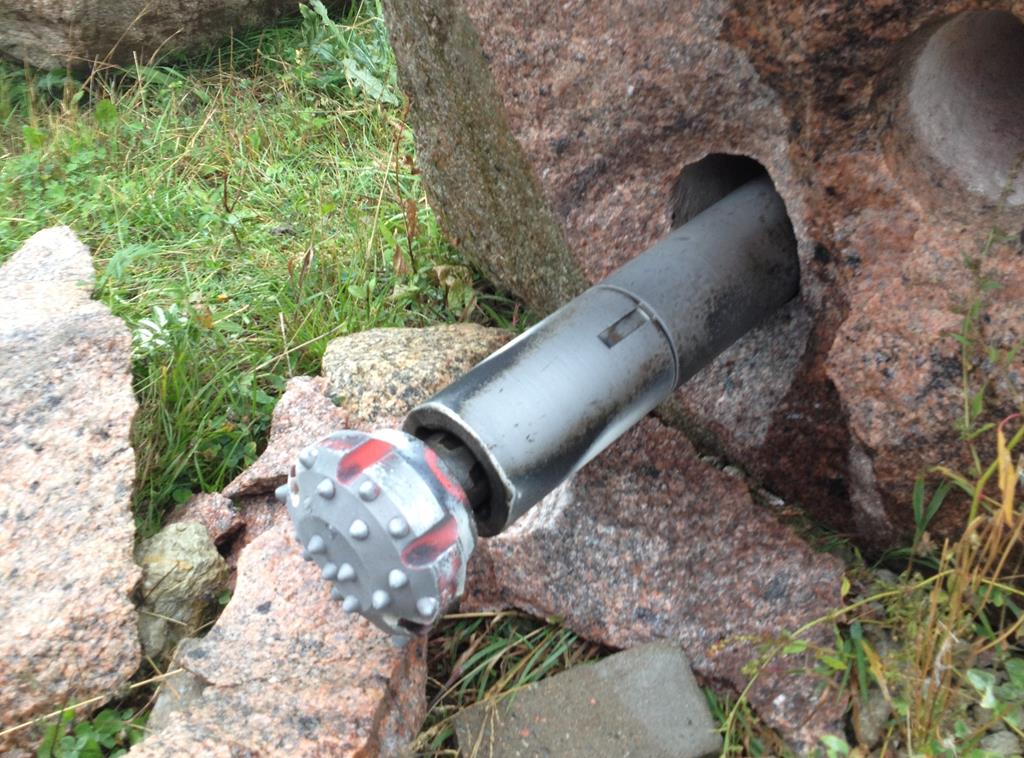

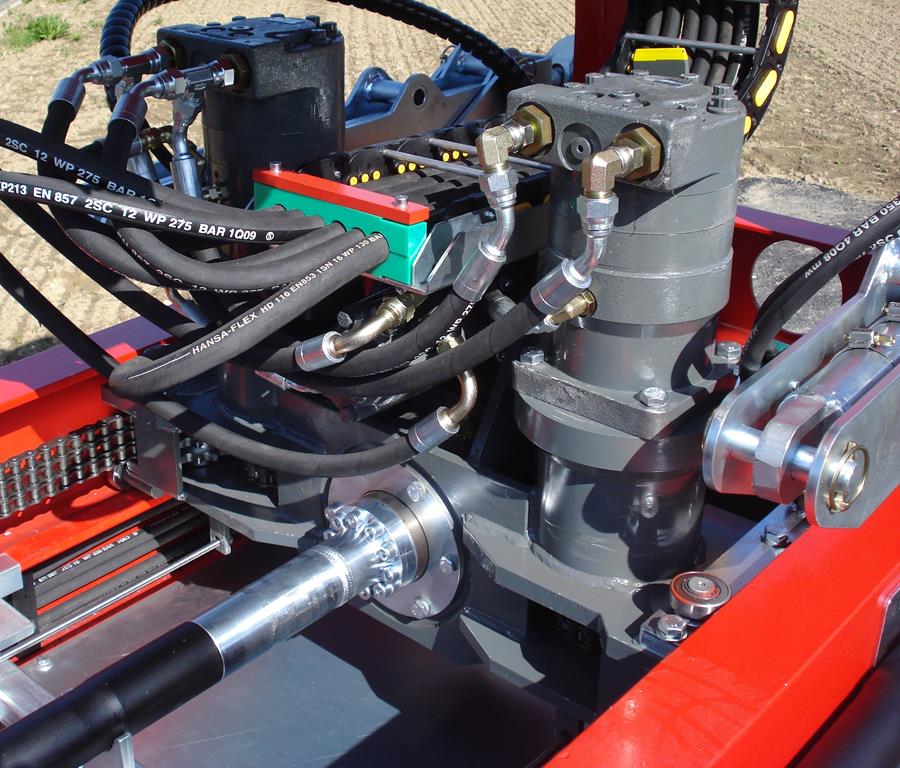

    3’000 Nm lik yüksek tork ve 80 kN (8 tons) yüksek itme ve çekme kuvveti rakipsizdir. Sert zeminlerde de deligi delmeye olanak sağlamaktadır. Diğer TERRA-JET lerde olduğu gibi TERRA-JET 3008 E de ADBS sistemi ile donanımlıdır. Bu rakipsiz delme ve geriçekme sistemi çalışma hızını zemin koşullarına bağlı olarak milisaniyeler içinde ayarlamaktadır.

Genel Bilgiler
Genel Bilgiler

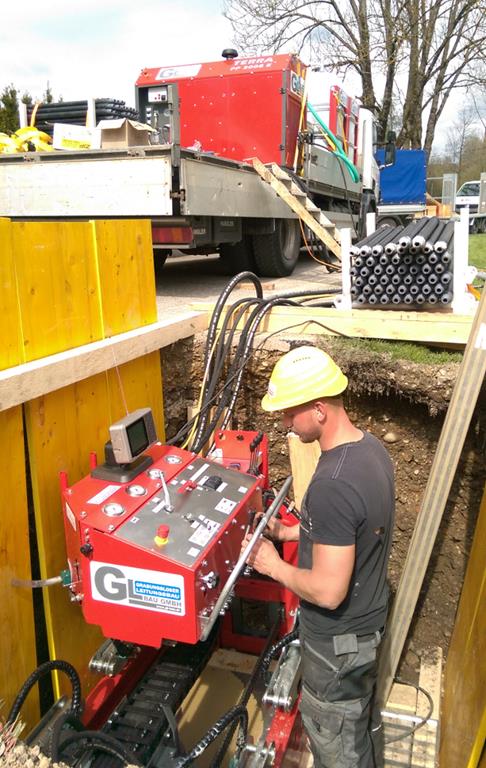

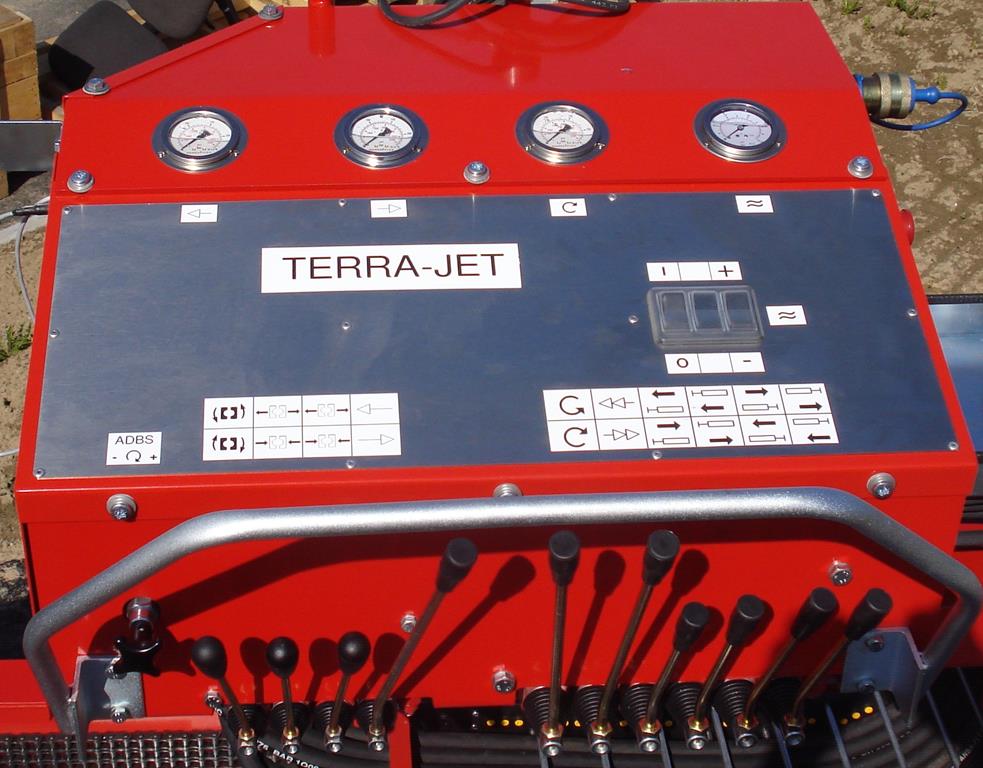

ADBS

    TERRA-JET 3008 ES ikinci nesil Otomatik Delme ve Geri Çekme Sistemi (ADBS) ile donatılmıştır.

    Bu patentli sistem delme işlemi sırasında çalışma hızını zemin koşullarına gore otomatik olarak ve milisaniye hassasiyetinde tepkime ile ayarlamaktadır. Yumuşak zeminlerde delme işlemi maksimum hızda gerçekleşirken, sert zeminlerde yavaşça fakat optimum hızda gerçekleşmektedir.

    Bu sayede operatör delme işlemini kontrollü ve rahat bir şekilde maksimum verimlilikte gerçekleştirirken delme çubuklarının ve diğer ekipmanların da fazla yüklenmesi engellenmiş olmaktadır. Pilot deliğin açılması sırasında ADBS itme kuvvetini control etmektedir. Delme çubuğu yabancı bir engele çarptığı zaman, ADBS delme işlemini derhal durdurur ve cismi yavaşça delerek delme işlemine devam eder. Bu işlemlerin hepsini otomatik olarak yapar!

ADBS
ADBS

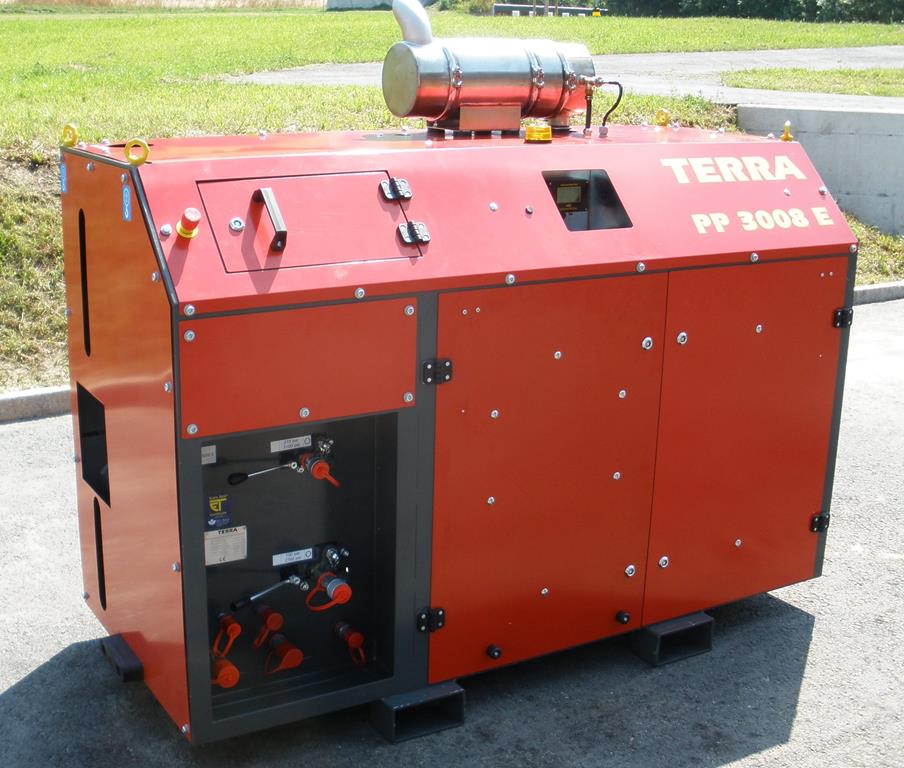

Hidrolik Güç Kaynağı

    PERKINS motor ile güçlendirilmiş 3008 E kuyu şasesine ve karışıtırma pompalama istasyonunu çalıştırır. Opsiyon olarak dizel partikül filtresi ile de donatılıp en ağır çevre kirliliği normları yakalanmış olur.

Hidrolik Güç Kaynağı
Hidrolik Güç Kaynağı




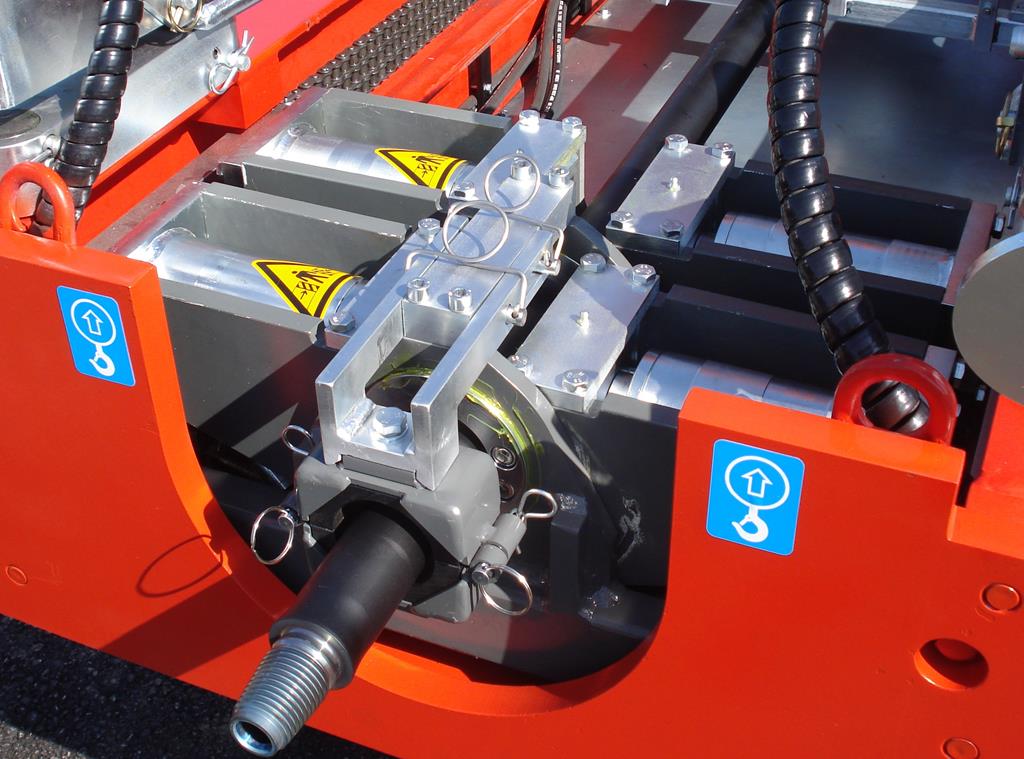

Teknik Veriler

Teknik Veriler

*   zemin şartlarına bağlı olarak
** delme çubuğu boyutuna göre
Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Geri çekme kuvveti
8 to (80 kN)
17'600 ft.lbs (9 US tons)
İtme kuvveti
8 to (80 kN)
17'600 ft.lbs (9 US tons)
Tahrik kuvveti
55 kW (75 PS)
55 kW (75 HP)
Tork, 1. vites
3'000 Nm
1'920 ft.lbs
delme çubuğu dönüş hızı, 1. vites
135 U/min @ 2000 Nm
135 rpm
delme çubuğu dönüş hızı, 2. vites
90 U/min @ 3000 Nm
90 rpm
Delme sıvısı hacmi
95 l/min
26 gpm
Maksimum delme sıvısı basıncı
70 bar
1000 psi
Delgi hızı - çabuk viteste
17.5 m/min
53 ft/min
Delgi hızı - full yükte
8 m/min
20 ft/min
Pilot delik çapı
ø 60 - 100 mm
Ø 2.4" - 4"
Maksimum genişletme çapı*
ø 420 mm
ø 16.5"
Maksimum delme uzunluğu*
150 m
500 ft

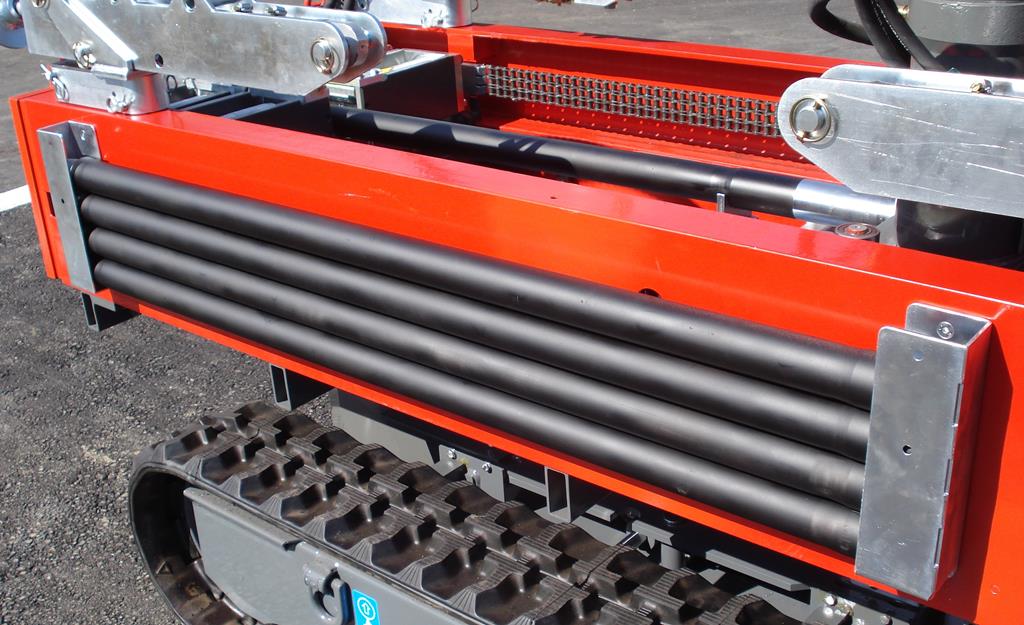

Delme çubuğu uzunluğu
1.0 m
3.3 ft
Delme çubuğu, çap
ø 57 / 54 mm
ø 2.25 / 2.12 "
Minimum dönüş yarıçapı**
24 m
80 ft
Boyutlar ünitesi ağırlık LxWxH
2.0 x 0.90 x 1.25 m
6.6 x 3.0 x 4.1 ft
Boyutlar Hidrolik Güç Kaynağı LxWxH
1.95 x 0.94 x 1.70 m
6.5 x 3.1 x 5.78 ft
Boyutlar Karıştırma sistemi LxWxH
1.45 x 0.75 x 1.0 m
4.8 x 2.5 x 3.3 ft
Çukur ünitesi ağırlık
1'300 kg
2'860 lbs
Çukur Hidrolik Güç Kaynağı
1030 kg
2260 lbs
Çukur Karıştırma sistemi
205 kg
451 lbs
