TERRA MINI-JET MJ 1600

HDD kategorisi: 4 - 6 ton, bacaya kurulan makineler

		TERRA MINI-JET MJ 1600, Spülbohranlage für die Grube

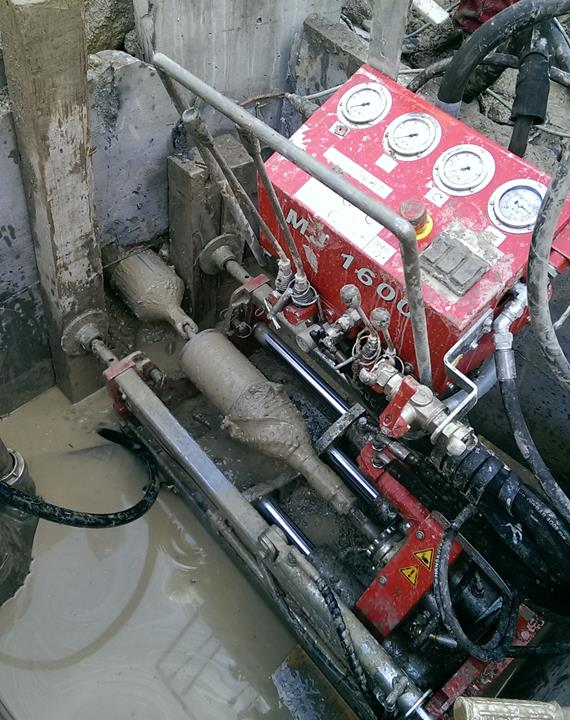

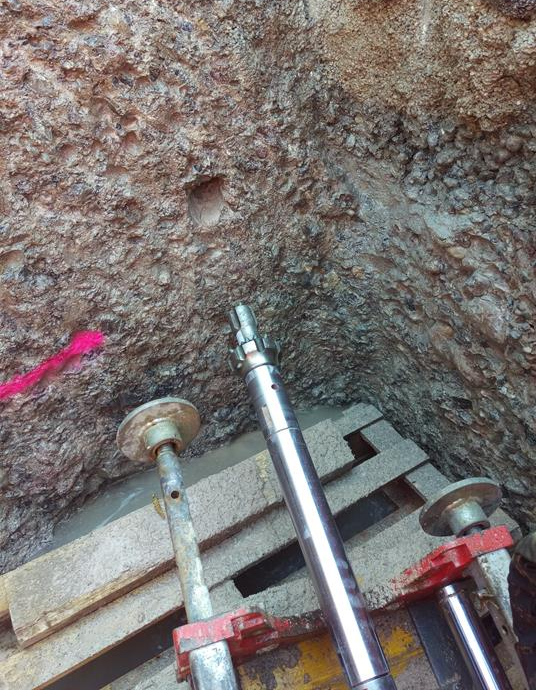

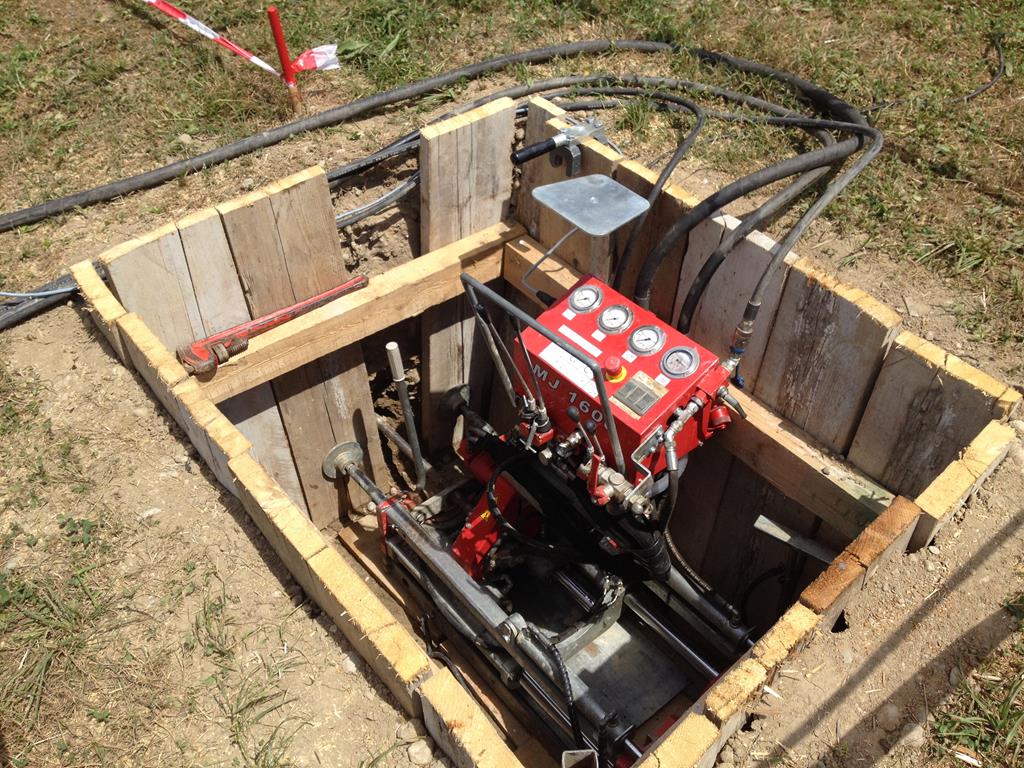

Genel Bilgiler

    Kompakt HDD Sistemi TERRA MINI-JET MJ 1600, TERRA MINI-JET MJ 1400'e göre aşağıdaki avantajlara sahiptir:


  1. 20 % daha yüksek tork (1'600 Nm, 1'180 ft lbs)
  2. 20% daha yüksek hız, tam yükte bile
  3. 10% daha fazla delme sıvısı hacmi (yeni 38 ltr/dak, 10 gpm)
  4. 35% daha fazla karıştırma kapasitesi (yeni 800 ltr/dak, 210 gpm)
  5. KUBOTA motorlu dizel Power güç ünitesi (24 kW, 33 HP), son derece sessiz
  6. 1'100 ltr depoya sahip hidrolik karıştırma + pompalama istasyonu
  7. Diagrid güvenlik ünitesi (elektrik çarpmalarına ve devrilmelere karşı koruma sağlar)
  8. Kontrol cihazlı entegre elektronik çarpma alarmı

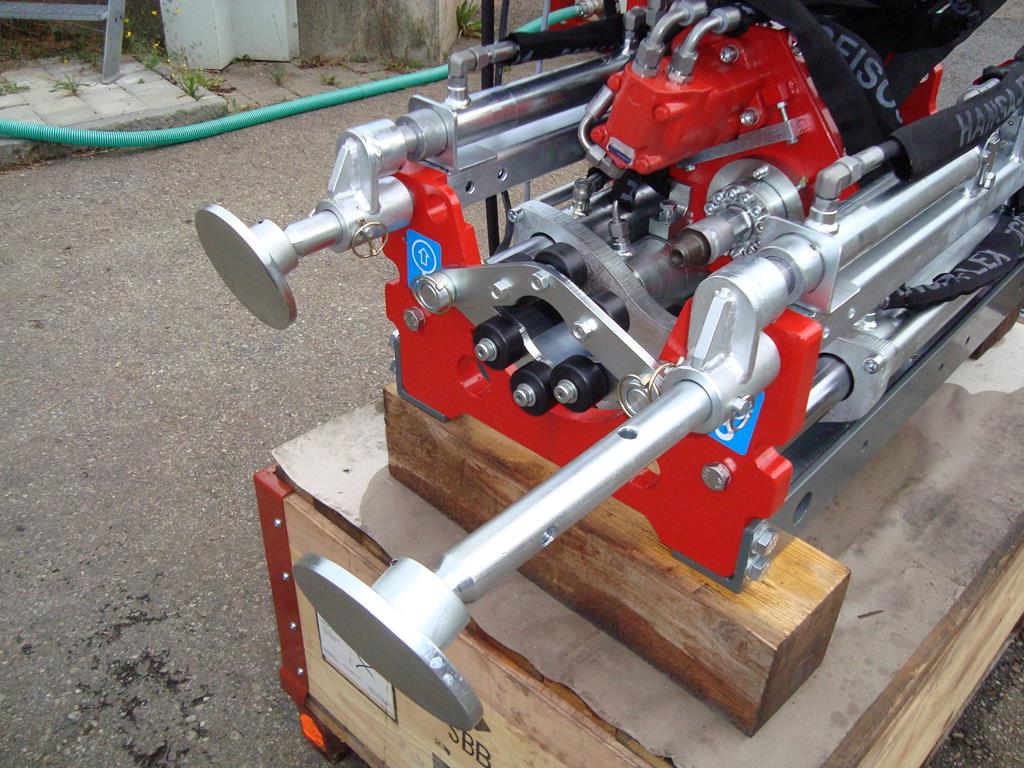

  9. Entegre topraklama kazığı
  10. Kontrol paneli üzerinden delme sıvısının entegre elektronik kontrolü
  11. Güç ünitesi sayesinde işletim için akü gerektirmez.
  12. İzleme monitörü için 12 Volt bağlantı
  13. Tek tuşla delme çubuğu yönlendirme
  14. Tek tuşla kilitleme cihazı

Genel Bilgiler
Genel Bilgiler

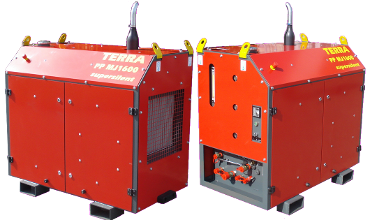

Hidrolik Güç Kaynağı

  1. 24 kW (33 HP) güvünde 3 silindirli KUBOTA dizel motor
  2. 2'500 r.p.m'de çalışan dizel motor
  3. Son derece sessiz
  4. 2 bağımsız hidrolik devre
    Çukur kısmı için 56 ltr/dak @ 175 bar (15 gpm @ 2'500 psi)
    Karıştırma ve pompalama istasyonu için 28 ltr/min @ 125 bar(7.5 gpm @ 1'800 psi)
  5. Doküman haznesi
  6. 6.4 kW soğutma kapasiteli geniş yağ soğutucu, tropik ve çöl iklimlerinde çalışılabilmesine olanak sağlar.
  7. Kolay servis
  8. Çevre dostudur
  9. 5 A (60 W) 12 Volt priz

Hidrolik Güç Kaynağı
Hidrolik Güç Kaynağı


Karıştırma sistemi

  1. Bentonite veya Ejactomer için 1'100 ltr ( 290 gal ) ayrı depo ile
  2. Her biri 25 kg ( 50 lbs ) olan 2 paket Bentonite için destek plakası
  3. Bentonite 800 ltr/min (210 gpm) kapasiteli huni karıştırma pompası ile kolaylıkla doldurulabilmektedir.
  4. Enjektör (ventüri jeti)
  5. 1'100 ltr ( 290 gal ) delme sıvısı yüksek basınçlı FMC delme sıvısı pompası sayesinde Bentonite ile 4 dakika içerisinde karıştırılabilmektedir.
  6. maksimum delme sıvısı hacmi: 38 ltr/dak (10 gpm)
  7. maksimum delme sıvısı basıncı : 55 bar (800 psi)

Karıştırma sistemi
Karıştırma sistemi


Surface launch equipment

  1. For surface launch
  2. Entry angle adjustable between 0°- 45°
  3. With two anchoring plates
  4. The anchoring plates are adjustable in every longitudinal position
  5. For TERRA MINI-JET MJ 1400 and MJ 1600
  6. Weight: 132 kg (290 lbs)
  7. Dimensions: L=1.25 m, W=1.18 m (L=50", W=46.5")

Surface launch equipment
Surface launch equipment


Ekskavatör

  1. TERRA MINI-JET MJ 1400 ve MJ 1600 için opsiyoneldir.
  2. Ekskavatörün veya bir mini ekskavatörün koluna takılabilmektedir.
  3. HDD makinesinin çukurun içine hızlı bir şekilde kurulabilmesine olanak sağlamaktadır.
  4. MINI-JET ekskavatörün hidrolikleri ile çalıştırılabilmektedir.
  5. Ekskavatör TERRA MINI-JET'in üstüne kolayca yerleştirilir ve bağlanır.
  6. Hidrolik motor ile 360° dönebilmektedir.
  7. TERRA MINI-JET çukura 2 hidrolik silindir ile sabitlenmektedir.
  8. Boyutlar: L x W x H = 1.20 m x 0.71 m x 1.75 m (3.96 x 2.13 x 5.78 ft)
  9. Ağırlık: 240 kg (530 lbs)

Ekskavatör
Ekskavatör




Teknik Veriler

Teknik Veriler

*   zemin şartlarına bağlı olarak
** delme çubuğu boyutuna göre
Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Geri çekme kuvveti
6 to (60 kN)
13'200 lbs (6.6 US tons)
İtme kuvveti
6 to (60 kN)
13'200 lbs (6.6 US tons)
Tahrik kuvveti
24 kW (33 PS)
24 kW (33 HP)
Tork, 1. vites
1600 Nm
1200 ft.lbs
Tork, 2. vites
-
-
delme çubuğu dönüş hızı, 1. vites
110 U/min
110 r.p.m
delme çubuğu dönüş hızı, 2. vites
-
-
Delme sıvısı hacmi
52 l/min
16 gpm
Maksimum delme sıvısı basıncı
55 bar
800 psi
7 m mesafede ses emisyonu
-
-
Operatöre gelen ses emisyonu
-
-
Pilot delik çapı
Ø 60 - 100 mm
Ø 2.4" - 4"
Maksimum genişletme çapı*
Ø 300 mm
Ø 12"
Maksimum delme uzunluğu*
50 m
165 ft

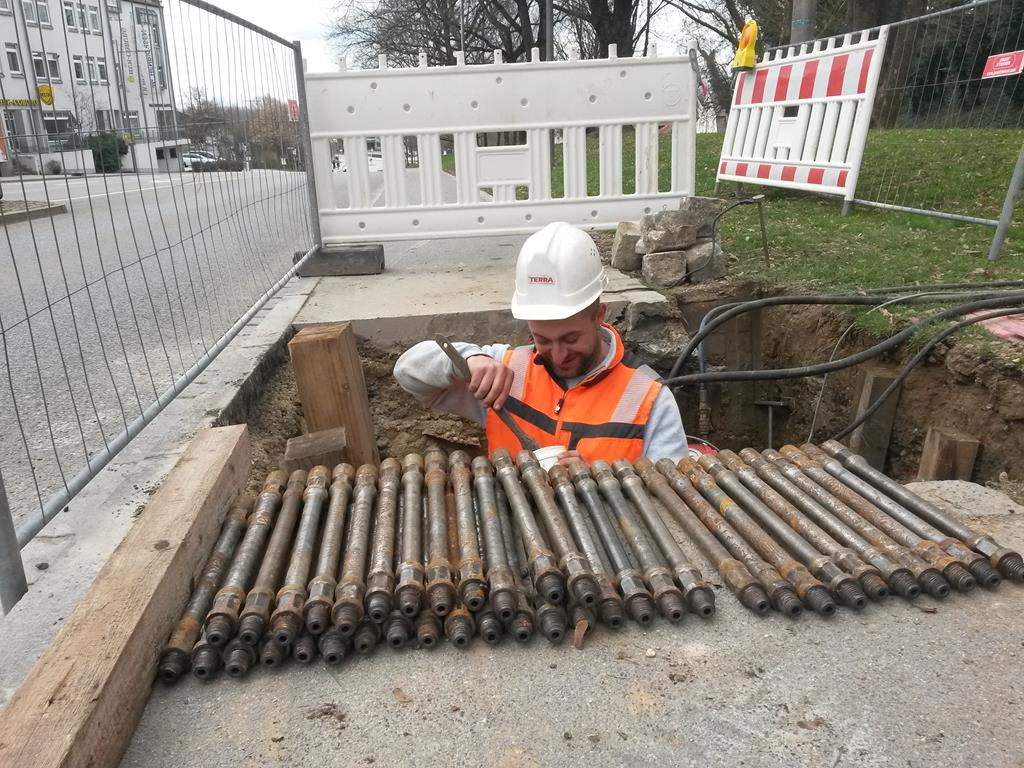

Delme çubuğu uzunluğu
0.5 m
1.65 ft
Delme çubuğu, çap
Ø 30/40 mm
Ø 1.2" / 1.6"
Minimum dönüş yarıçapı**
15 m
50 ft
Boyutlar ünitesi ağırlık LxWxH
1.11 x 0.60 x 1.15 m
3.66 x 2.0 x 3.8 ft
Çukur ünitesi ağırlık
ca. 280 kg
620 lbs


 yukarı
