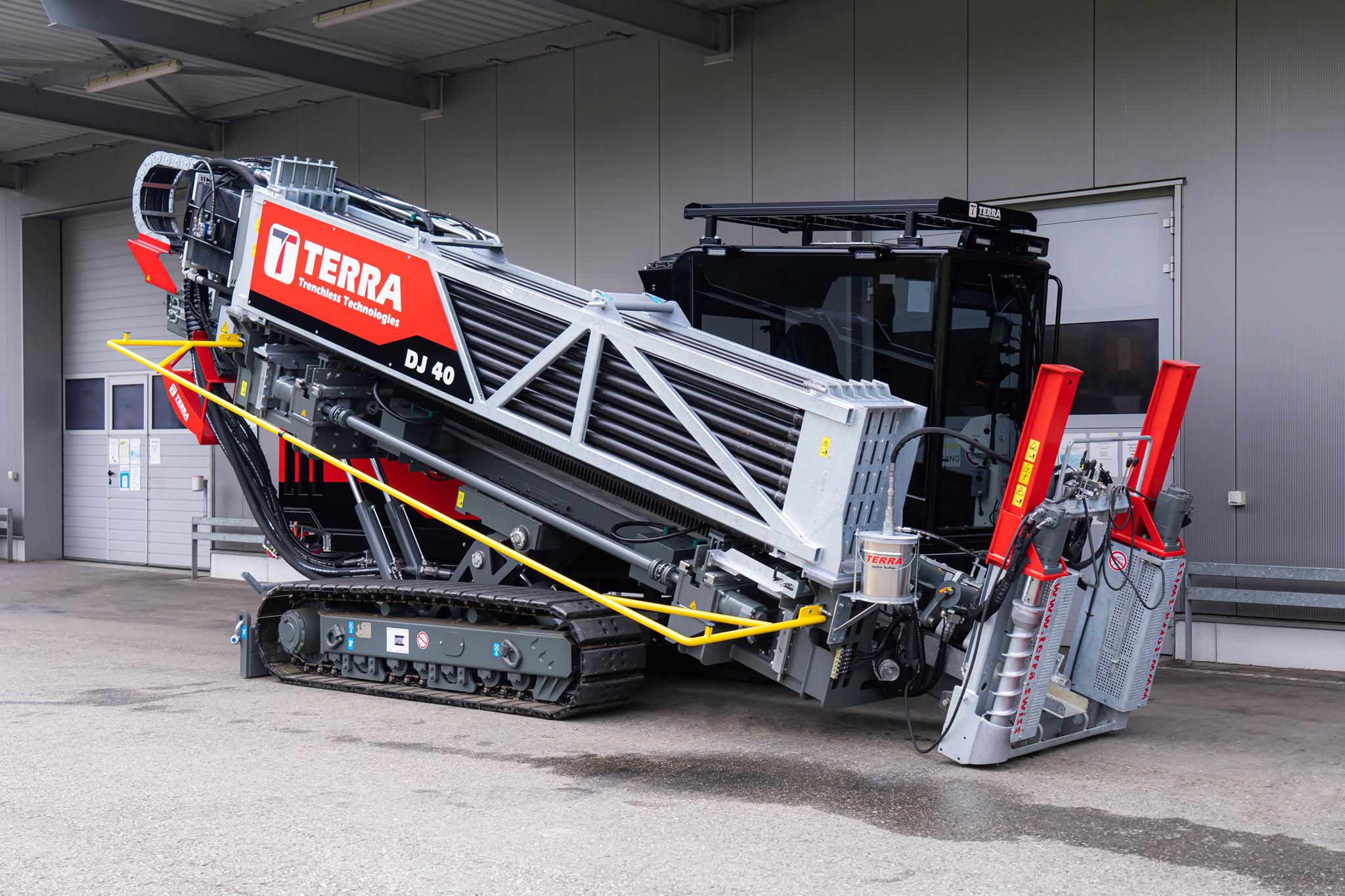

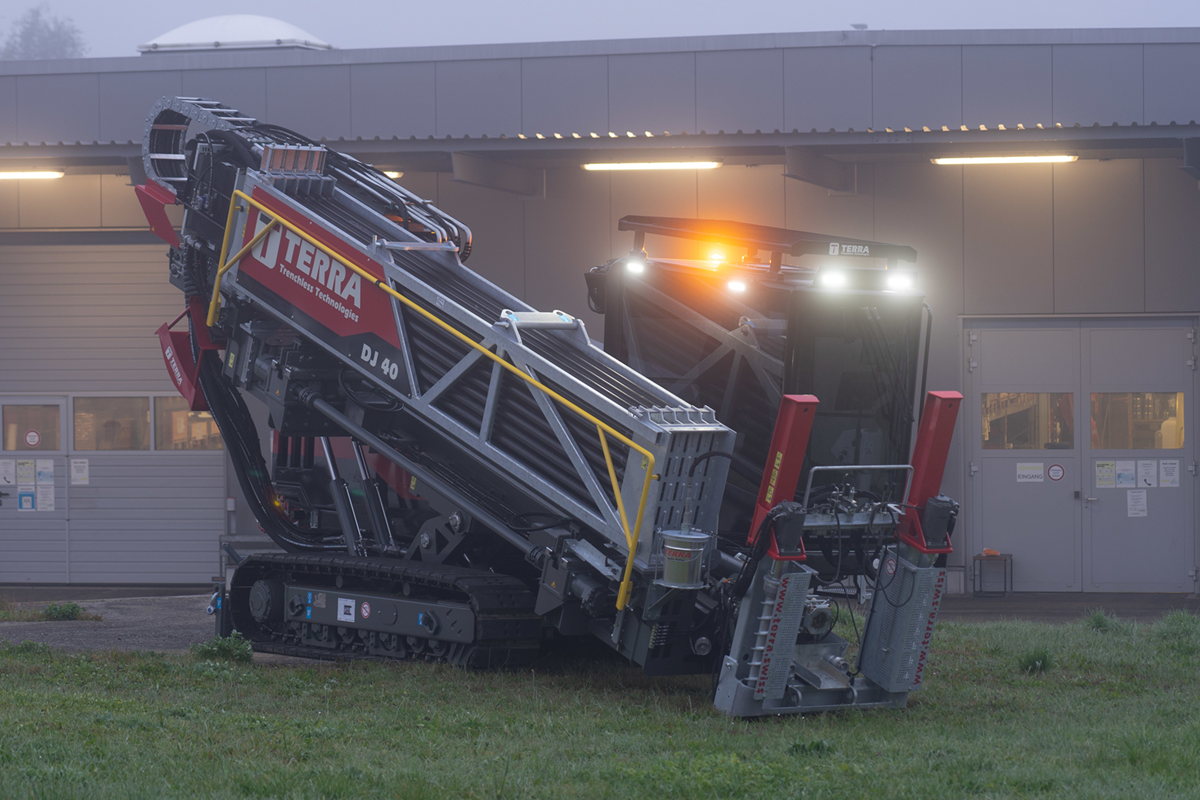

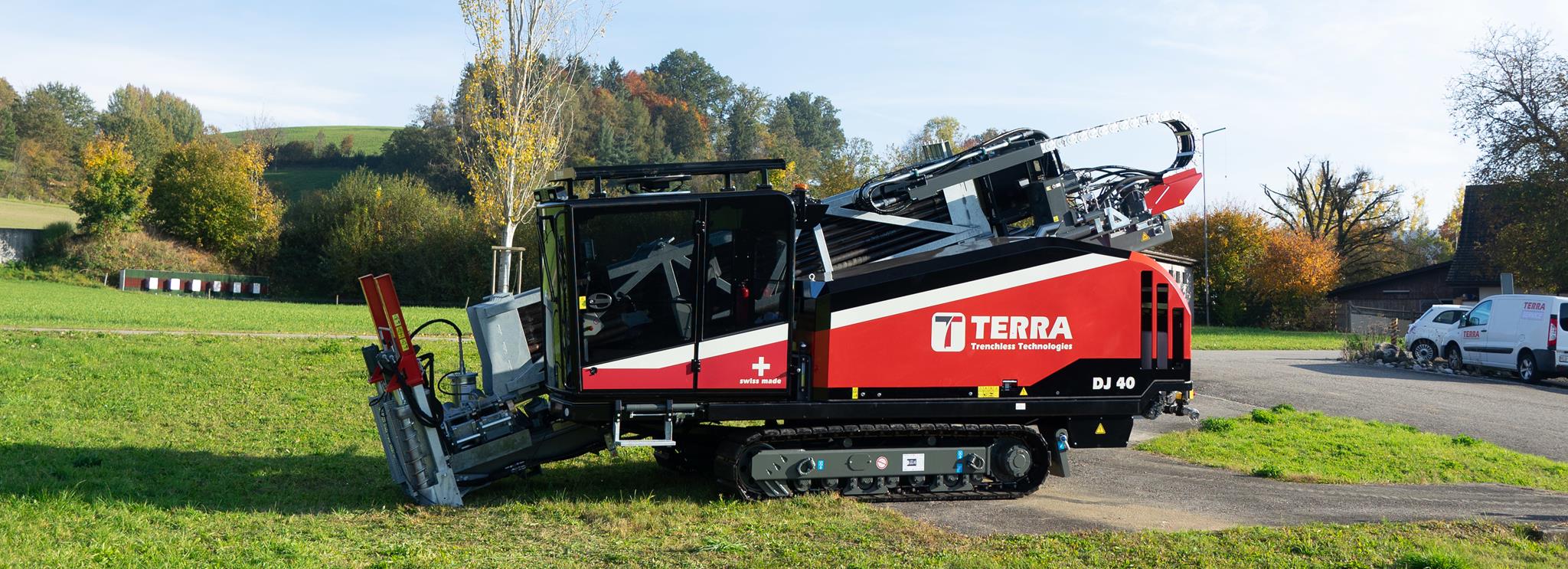

TERRA-JET DJ 40

HDD kategorisi: 18 - 20 ton

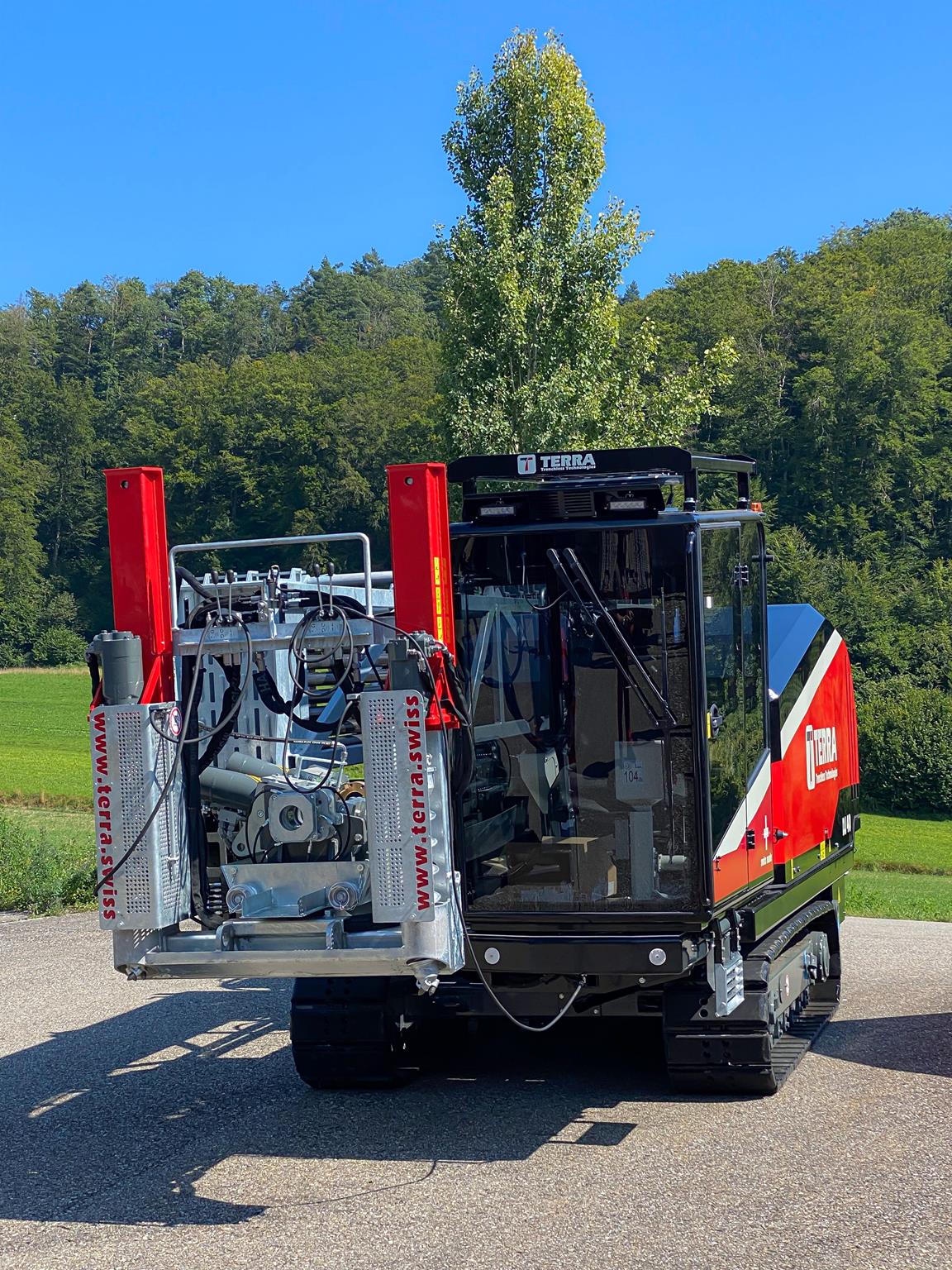

Genel Bilgiler

    Yeni TERRA-JET 8522 S TERRA AG tarafından üretilen en büyük HDD makinesidir. TJ 8522 S Bauma fuarında da büyük bir başarı ile sergilenmiştir. Yüksek güç ve delme sıvıs hacmi ile S Serisinin en üst ve son modelidir.

    The TERRA-JET 8522 S, 1000mm (40") çapında ve 400 m uzunluğunda yatay delgiyi açabilir (zemin koşullarına bağlı olarak). 2 ayrı hidrolik devresi ile oluşturulan tork ve geriçekme kuvveti, tam yüklü durumda bile devamlı olarak 8'500 Nm (6'250 ft.lbs) tork ve 220kN (22 tons, 48'400 lbs) geri çekme kuvveri sağlamaktadır.

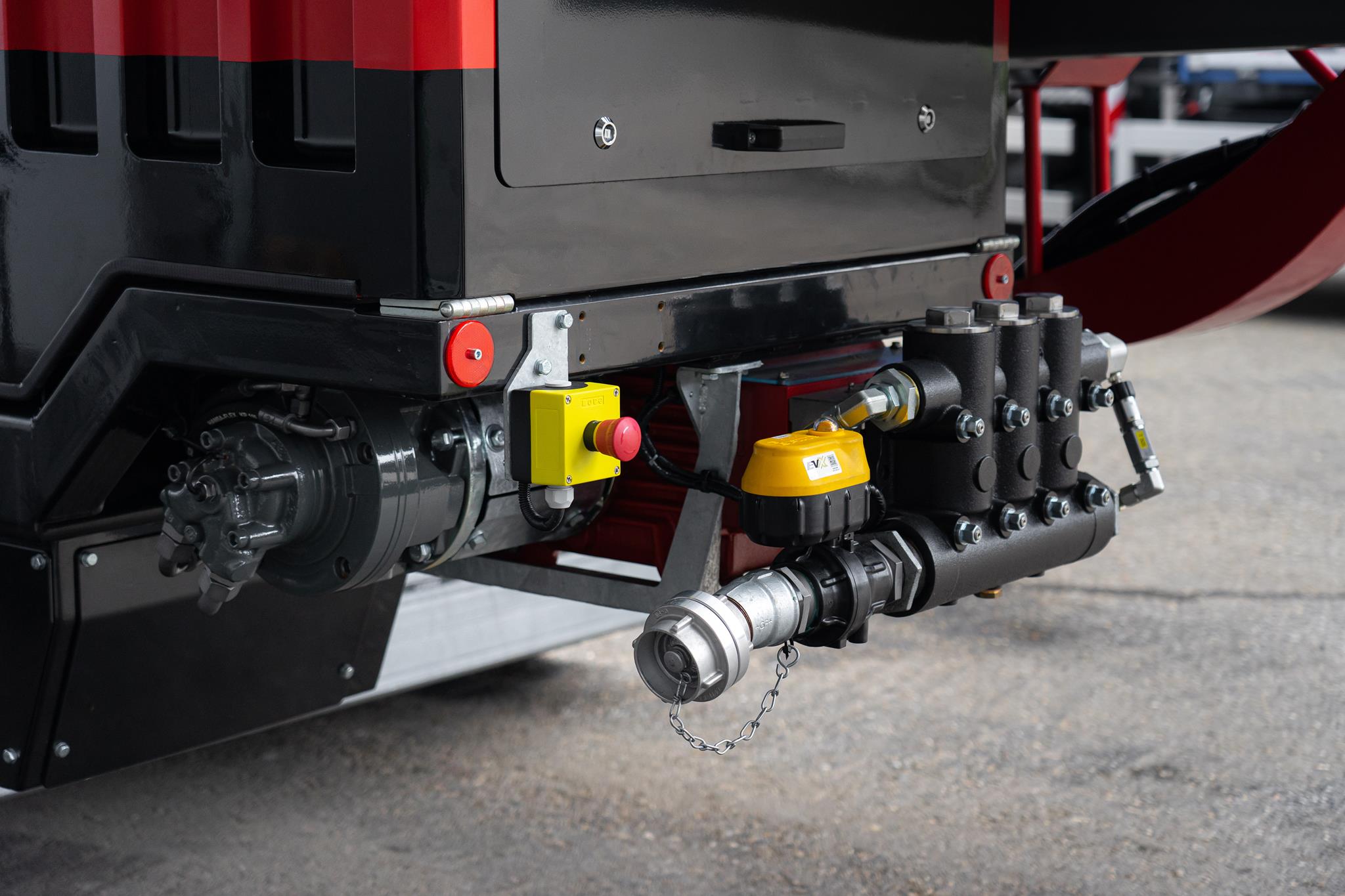

    Delgi sıvısı hacmi 400 ltr/dak (105 gpm) dır. Bentonit ile delgi sıvısını bir enjektör (venture hopper) ile karıştıran karıştırma sistemi HDD makinesinin üstündedir. Bu patentli sistem 2. bir motor gerektrien ekstra karıştırma sistemi gerektirmez. Yüksek basınç bentonit pompası ve karıştırma pompası operatör kabini ve motor haznesi arasnda ayrı bir bölümde yer alır. Estetik bir biçimde Bentonit ve hidrolik sıvının birbiri içine karışmasına engel olur.

Genel Bilgiler
Genel Bilgiler

ADBSe

    TERRA-JET 8522 S ikinci nesil Otomatik Delme ve Geri Çekme Sistemi (ADBSe) ile donatılmıştır.

    Bu patentli sistem delme işlemi sırasında çalışma hızını zemin koşullarına gore otomatik olarak ve milisaniye hassasiyetinde tepkime ile ayarlamaktadır. Yumuşak zeminlerde delme işlemi maksimum hızda gerçekleşirken, sert zeminlerde yavaşça fakat optimum hızda gerçekleşmektedir.

    Bu sayede operatör delme işlemini kontrollü ve rahat bir şekilde maksimum verimlilikte gerçekleştirirken delme çubuklarının ve diğer ekipmanların da fazla yüklenmesi engellenmiş olmaktadır. Pilot deliğin açılması sırasında ADBS itme kuvvetini control etmektedir. Delme çubuğu yabancı bir engele çarptığı zaman, ADBSe delme işlemini derhal durdurur ve cismi yavaşça delerek delme işlemine devam eder. Bu işlemlerin hepsini otomatik olarak yapar!

ADBSe
ADBSe

Operatör Kabini

    TERRA-JET 8522 S in premium modeli yeni standartlar getiren rahat bir operatör kabini ile donatılmıştır.

    Kabinin her tarafı, renklendirilmiş cam ile kaplı olup makine tarafındaki kısım aralıksız bir panel ile kapatılmıştır. Bu operatörün makine ile iglili her detayı görmesine olanak sağlar. Geniş uçlu su jetleri barındıran silecekler ön tarfı ve sağ panelleri rahat görmeyi sağlar. Ayrıca tijlerin içindeki delgi sıvısı her tij eklemeden önce otomatik olarak boşaltılarak sıvının camlara gelmesi engellenir.

    Operatör, ağırlığına ve vücut şekiline göre ayarlanabilen rahat koltuklara oturur. Operatör kabini koltuğun 180° derece dönebilmesine elverişli olarak dizayn edilmiştir. Operatör delgi yönüne doğru bakarak ya da çevirerek delgi işlemi ile ilgili her detayı izleyebilir.


Operatör Kabini
Operatör Kabini

Servis dostu

    S-Series son derece kolay ve güvenilir bir şekilde servise uygun olarak dizayn edilmiştir. Servis amacı ile bütün hidrolik bileşenlerine kolayca erişilebilmektedir. Motor kapağı takviyeli fiberglastan (GRP) yapılmış olup, gazlı desteklerle 45° kaldırılabilmektedir. Ayrıca tüm parçalara en rahat şekilde erişim için tamamen kaldırılabilmektedir. Elektrik bileşenlerine kolay erişim amacı ile kabinin içindeki merkezi kontrol panelinin içine yerleştirilmiştir.

Servis dostu
Servis dostu

Operatör Standı

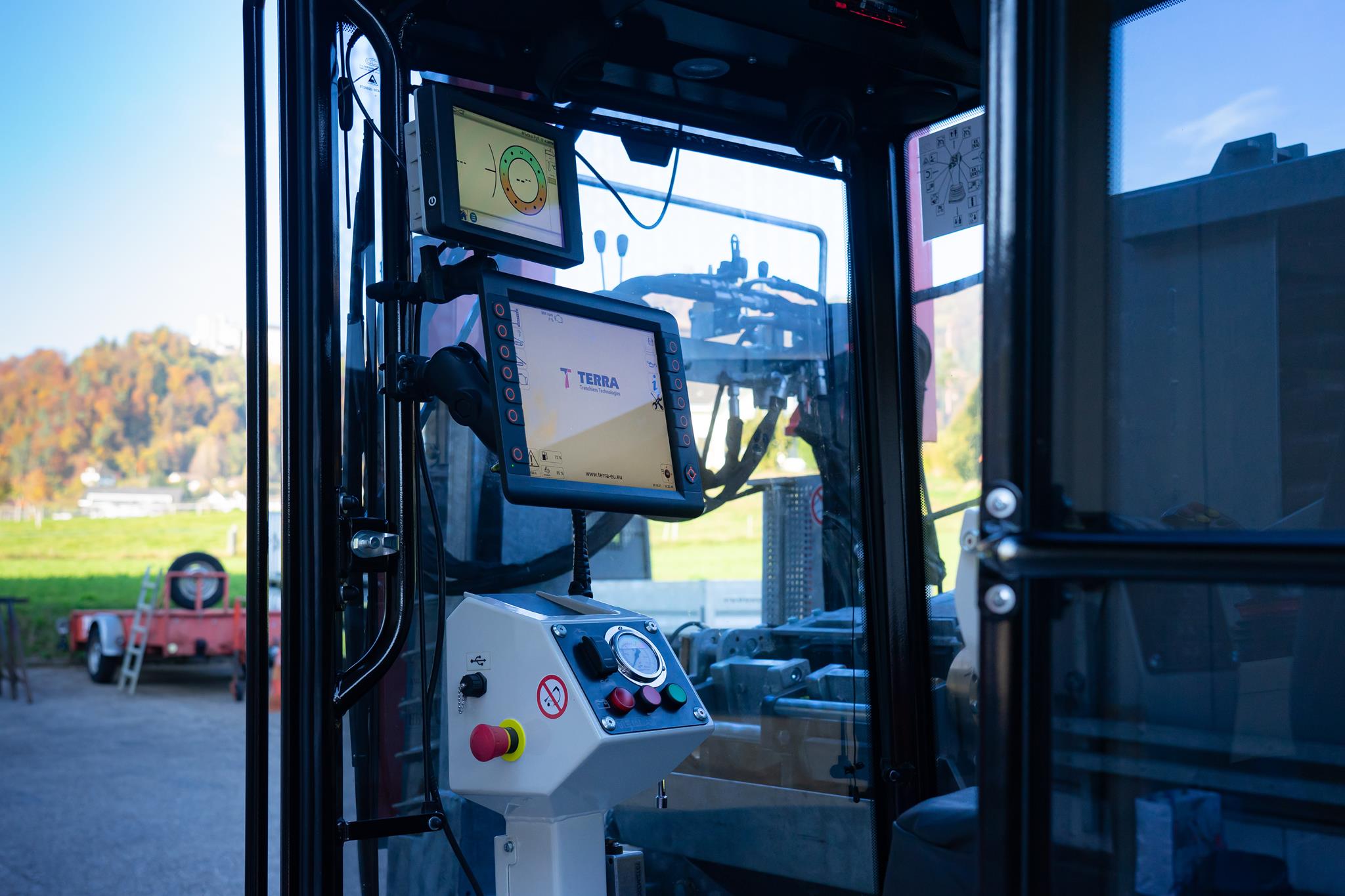

    Operatör, HDD makinesini koltuğun her iki yanında bulunan iki adet çok fonksiyonlu joystick sayesinde yönetebilmektedir. Joystickler TERRA-JET’inhızlı ve kolay bir şekilde kullanılabilmesini sağlamaktadır. Sürücü kabininde 10.4” geniş dokunmatik ekrana sahip yerleşik bir bilgisayar bulunmaktadır.

    İlave olarak Alman standardı DVGW 321’de belirlendiği şekilde her delik için bir delme log’u yazdırılabilmektedir. Delme log’u pilot delme ve geriçekme işlemleri sırasında her bir metre için tork, delme kuvvetleri, delme sıvısı hacmi ve basınç gibi bilgilerir.

Operatör Standı
Operatör Standı



Teknik Veriler

Teknik Veriler

*  zemin koşullarına gore
** delme çubuğu boyutuna göre
Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
Çekme kuvveti
181 kN (18 t)
40.000 lbs
İtme kuvveti
181 kN (18 t)
40,000 lbs
Motor Gücü
139 kW (189 PS)
189 HP
1.viteste tork
8’000 Nm
5.900 ft.lbs
2. viteste tij dönüş hızı
255 U/min
255 rpm
delgi sıvısı hacmi - pilot delgi
510 l/min
135 gpm
Maksimum delme sıvısı basıncı
70 bar
1,015 psi
Delgi hızı - çabuk viteste
44 m/min
145 ft/min
Ø Pilot delgi çapı
140 - 170 mm
5.5” - 6.7”
Minimum entry angle
11° (19 %)
11° (19 %)
Maximum entry angle
20° (38 %)
20° (38 %)
Maksimum geriçekme çapı*
ø 800 mm
ø 30”
Maksimum delgi uzunluğu*
400 m
1,250 ft
Tij uzunluğu
4.57 m
15 ft
Tij çapı
79/76 mm
3.1” / 3.0”
3.2 km/h
2.3 miles/h
Minimum kurp yarıçapı **
34 m
110 ft
operatörün kulağıdaki ses - kabinsiz
79 dB(A)
79 dB(A)
kulağıdaki ses Lwa
104 dB(A)
104 dB(A
8.14 x 2.18 x 3.68 m
26,7 x 7,2 x 12,1 ft
boyutlar L x W x H kabinsiz
8.44 x 2.18 x 2.88 m
27,6 x 7,2 x 9,4 ft
boyutlar L x W x H kabin dahil
8.23 x 2.18 x 2.84 m
26,0 x 7,2 x 6,5 ft
Ø 45 mm’lik 45 delme çubuğu dahil ağırlık
16.5 t
36.000 lbs
weight without cabin with 30 drill rods, ø 55 mm
13 t
30,000 lbs
