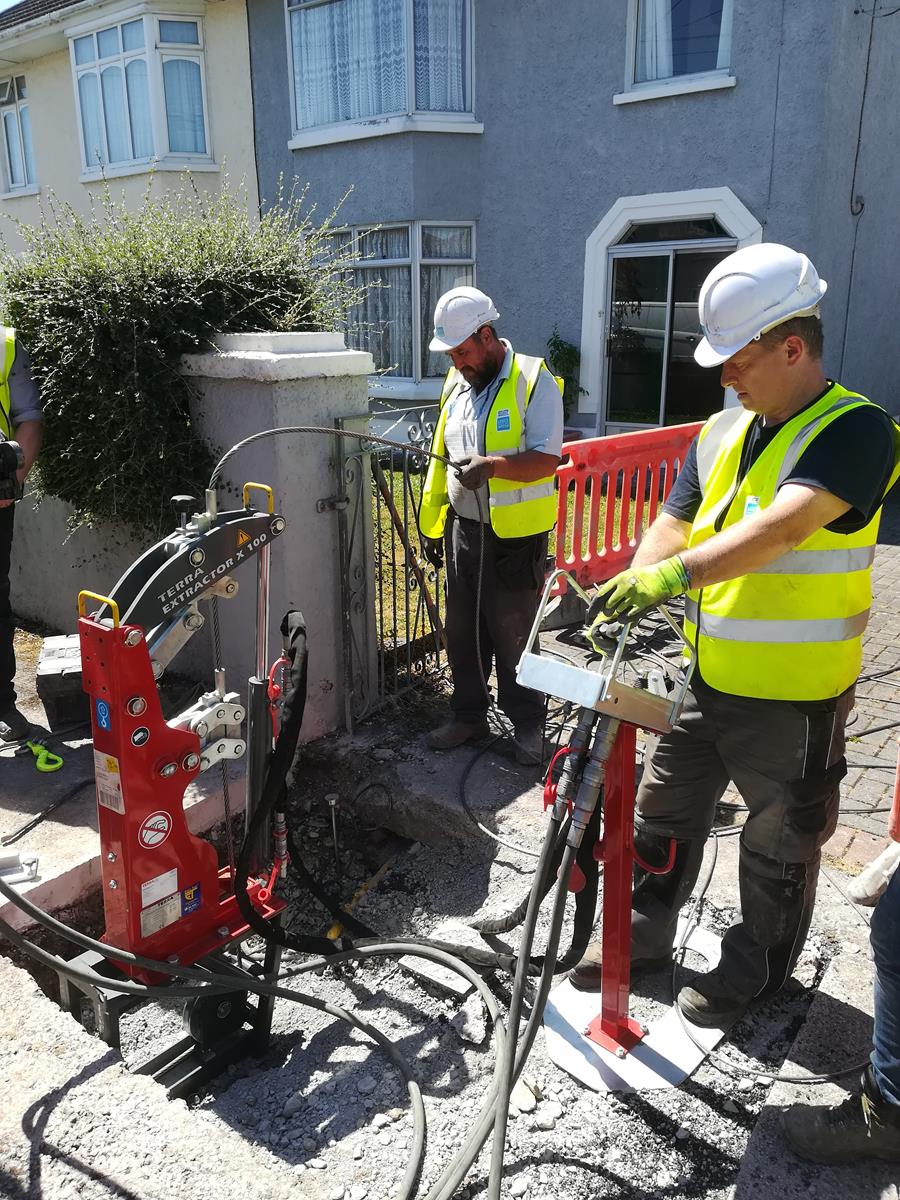

TERRA-EXTRACTOR X 100

Kablo Patlatıcı 10 ton

Genel Bilgiler

  1. İç çapı ¾" - 2" ( 19 - 50 mm) arasında değişen kurşun veya PE/PVC ev bağlantılarının değiştirilmesinde kullanılır
  2. 75 m'ye kadar uzunluklarda kullanılır. Daha uzun mesafeler için daha uzun çekme kablosu gerekmektedir.
  3. Maksimum çekme kuvveti 100 kN'dur. (10 ton)

Genel Bilgiler
Genel Bilgiler


HONDA benzinli motor

  1. 13 HP (9.5 kW) HONDA benzinli motor
  2. Elektrikli başlatma ve standart tepmeli başlatma
  3. Ses seviyesini düşürmek için özel susturucu.
  4. Açılır kapanır tutma yeri
  5. Kolay taşıma için geniş çaplı pnömatik lastikler (ø 250 mm/10”)
  6. Hidrolik yağ seviyesi göstergesi
  7. Düşük motor yağı seviyesinde kapatma
  8. Çalışma saati sayacı
  9. Yüksek kapasiteli hidrolik soğutucu
  10. Garanti: TERRA Garanti Koşullarına uygun olarak 2 yıl
  11. TERRA-EXTRACTOR X 100 Kablo Çekici ile kullanmak için ideal

HONDA benzinli motor
HONDA benzinli motor




Teknik Veriler

Teknik Veriler



Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
pulling force
100 kN (10 to) bei175 bar
22'000 lbs (11 US tons)
Old pipe range
Ø 15 - 50 mm
Ø 1/2" - 2"
New pipe range
Ø 20 - 63 mm
Ø 3/4" - 2.5"
Bursting length
bis 75 m
up to 250 ft
productivity (speed)
- by 10 l/min (oil volume)
60 m/h (1 m/min)
200 ft/h (3.3 ft/min)
- by 20 l/min
120 m/h (2 m/min)
400 ft/h (6.6 ft/min)
Max. operating pressure
175 bar
2'500 psi
Required oil volume
10 - 20 ltr/min
2.5 - 5 gpm
pulling cable
Ø 13 mm
Ø 0.51"
Cable weight
0.92 kg/m
0.62 lbs/ft
L x W x H
0.63 m x 0.40 m x 1.53 m
24.8" x 15.7" x 60"
weight (without cable)
201 kg
443 lbs
weight control station
29 kg
64 lbs
