TERRA-EXTRACTOR X 400

Kablolu Boru Patlatıcı 40 ton

Genel Bilgiler

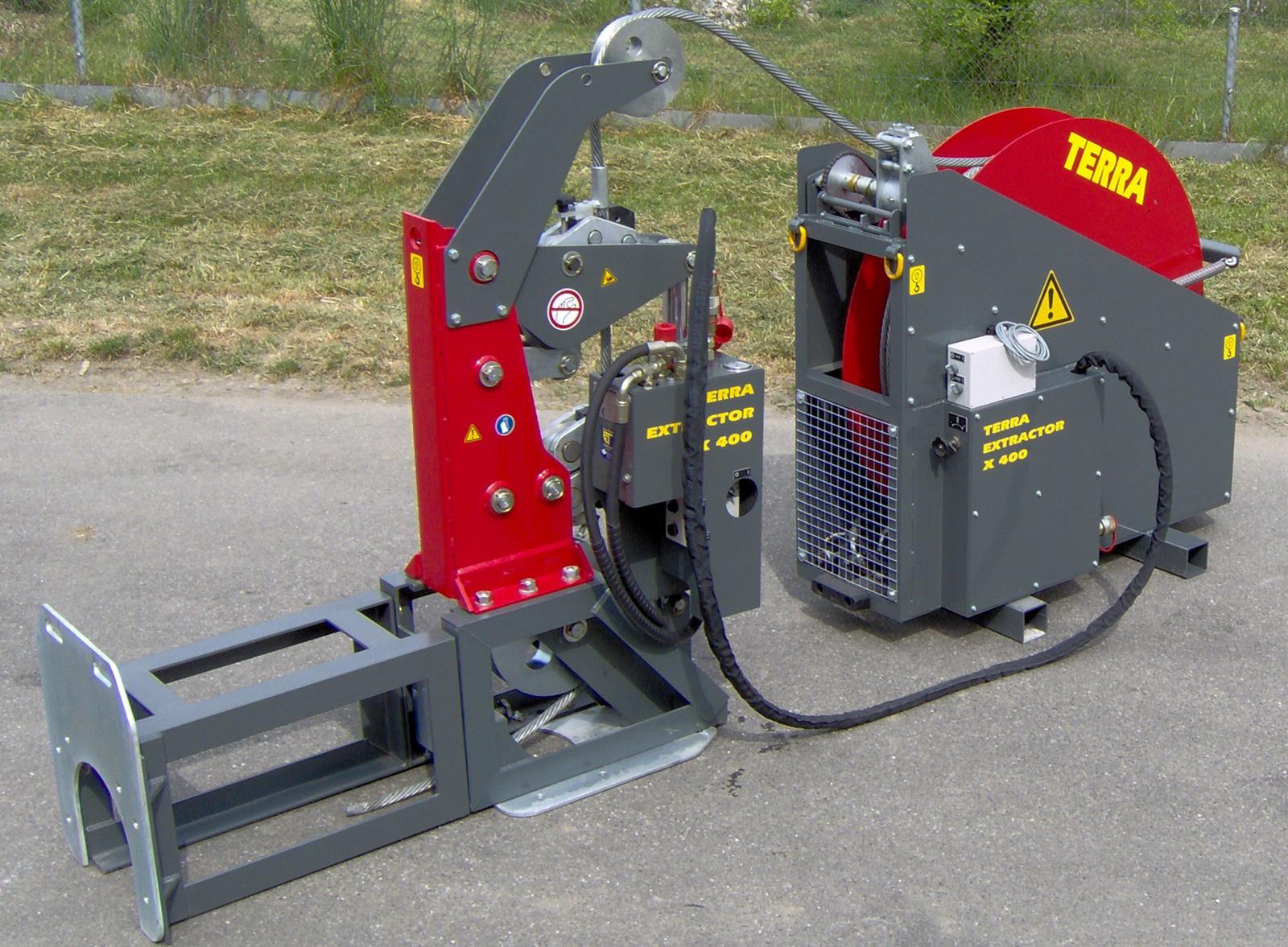

    TERRA-EXTRACTOR X 400 150 m'ye kadar uzunluğa sahip iç çapı 1 1/2" den (40 mm), 10"ye (250 mm) kadar olan eski boruları değiştirmeye yarayan bir kablo (tel) patlatıcısıdır. Döküm demir, çelik, kil beton veya PE/PVC'den yapılmış eski borular bu yöntemle değiştirilebilmektedir. Dış çapları 63-250 mm arasında değişen yeni HDPE borular çekilebilmektedir. TERRA-EXTRACTOR X 400 elektrikli uzaktan kumanda ile kontrol edilmektedir.

    Operatörün işlem sırasında çukurda veya menholde durmasında gerek yoktur. Entegre elektrik kontrol paneli hidrolik silindirin yönünü değiştirmektedir. TERRA-EXTRACTOR X 400'ün standart versiyonu sadece 1.70 m uzunlukta ve 1.00 m genişlikte bir çukura gereksinim duymaktadır. Bu kadar küçük bir çukurda çalışmasına rağmen, boru yenileme işlemi bittikten sonra X 400 patlatıcı ekipmanları ve yeni boruyu çukurun içine doğru ön kısmına çekmektedir. Bu işlemi en hızlı ve verimli şekilde gerçekleştirmektedir.

    TERRA-EXTRACTOR X 400 çukurlarda kullanılabildiği gibi “menholden menhole” de kullanılabilmektedir. Eğer alan kısıtlı ise, TERRA-EXTRACTOR X 400 opsiyonel bir özel gövde ile donatılabilmektedir. Bu sayede sadece 1 m uzunluğa ve 1 m genişliğe sahip çukurlarda da kullanılabilmektedir.

Genel Bilgiler
Genel Bilgiler

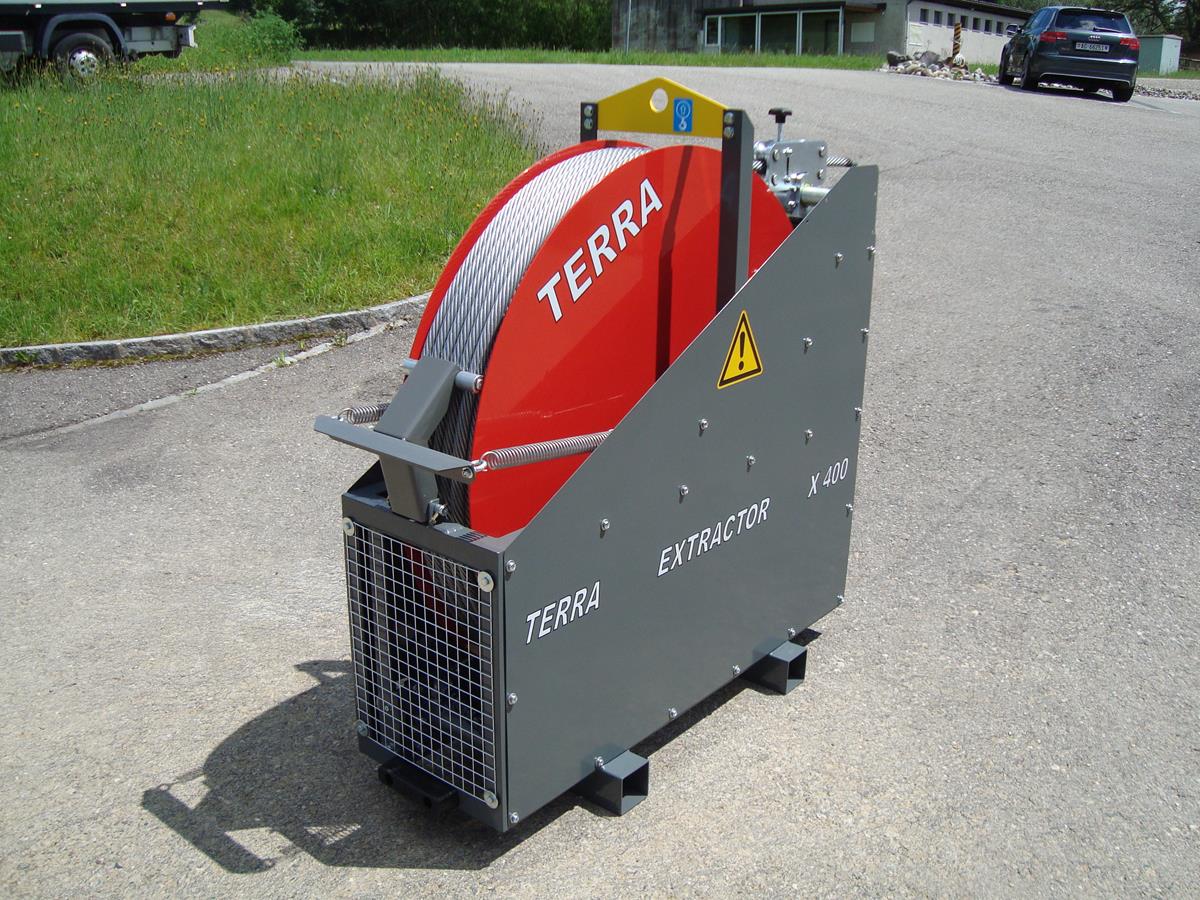

Kablo Tamburu

  1. 150 m (500 ft) Ø 25 mm (1”) kablo için
  2. Kablo tamburu, TERRA-EXTRACTOR X 400 ile otomatik olarak çalışır.
  3. Çekme kuvveti ve hız otomatik olarak ayarlanır.
  4. TERRA-EXTRACTOR X 400 ile kendiliğinden çalışır
  5. Çekme kuvveti 4,8 kN (0,48 ton/1000 lb) kendiliğinden ayarlanabilir.
  6. TERRA-EXTRACTOR ve kablo tamburu birbirlerinden bağımsız da çalıştırılabilir.
  7. Hız kademeli olarak ayarlanabilir
  8. 150 m (500 ft) uzunluğundaki kablo 4 dakika içinde sarılabilir.
  9. Kablo kılavuzu ile
  10. İstenmeyen sarılmama durumuna karşı durma ile
  11. Kablo tamburu TERRA-EXTRACTOR’den ayrı olarak konumlandırılabilir.
  12. Tavsiye edilen tambur pozisyonu: Çukura yerleştirme: TERRA-EXTRACTOR X 400’ün arkasında Rögardan rögara: TERRA-EXTRACTOR X 400’ün önünde
  13. Seçenek 1: “TERRA-EXTRACTOR ve tambur için aç/kapa” radyo kumanda
  14. Seçenek 2: çekme kuvveti gösterme, mesafe gösterme “aç/kapa” radyo kumanda

Kablo Tamburu
Kablo Tamburu

KUBOTA Güç Paketi

  1. Silindirli KUBOTA Dizel motoru 18.1 kW (24.5 BG) güç üretir.
  2. En fazla hidrolik basınç: 215 bar/3’100 psi
  3. En fazla yağ hacmi: 80 l/min (21 gpm)
  4. Hızlı çark ile (80 ltr/min, 21 gpm) çalışma basıncı 12 bar (1'700 psi)’a ulaşabilir.
  5. Güçlü çark ile (45 ltr/min, 12 gpm) çalışma basıncı120 r (1’700 psi)’ı geçebilir.
  6. 6.4 kW’lık büyük yağ soğutucu hem tropikal hem de çölsel iklim şartlarında çalışmayı mümkün kılar Servis dostu
  7. Çevre dostu. Süper sessiz çalışır ve günümüzün emisyon sınırlarına tamamen uyar. Avrupa’da gelecekte de kullanılması kabul edilien ve 2006 da yürürlüğe giren emisyon sınır değeri 97/68/EC, bölüm 3 için uygundur
  8. 12 Volt 5 A (60 W) priz
  9. Opsiyonel: uzaktan kumadalı basınç ayarlama
  10. Opsiyonel: yağ sızıntısı kelepçesi
  11. Kablo çekici TERRA-EXTRACTOR X 400 için uygundur.

KUBOTA Güç Paketi
KUBOTA Güç Paketi



Teknik Veriler

Teknik Veriler



Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
pulling force
400 kN (40 to) bei 215 bar
88'000 lbs (44 US tons)
Old pipe range
Ø 40 - 250 mm
Ø 1.5 "- 10"
New pipe range
bis Ø 355 mm
up to Ø 14"
Bursting length
bis zu 125 m
up to 420 ft
productivity (speed)
- by 80 l/min
145 m/h (2.4 m/min)
475 ft/h (8 ft/min)
Max. operating pressure
215 bar
3'300 psi
Required oil volume
80 ltr/min
20 pgm
pulling cable
Ø 25 mm
Ø 0.98"
Cable weight
3.1 kg/m
6.8 lb/ft
L x W x H (incl. front box)
1.66 m x 0.60 m x 1.58 m
5.45 ft x 2 ft x 5.3 ft
weight (without cable)
590 kg
1300 lbs

Ürünler Faydaları

Extrem fast bursting process:

145 m/h with fully automatic cable remote control

Pit operation:

Works in smallest pits (1.8 m x 1.0 m)

Manhole to manhole ((Short-Pipe system):

Renewal of old pipes completely without any pit

High-Tech Clamping jaw:

Clamps even dirty and wet cables

Factor of safety:

Special cable d=25.4 mm with factor of safety 1.5
