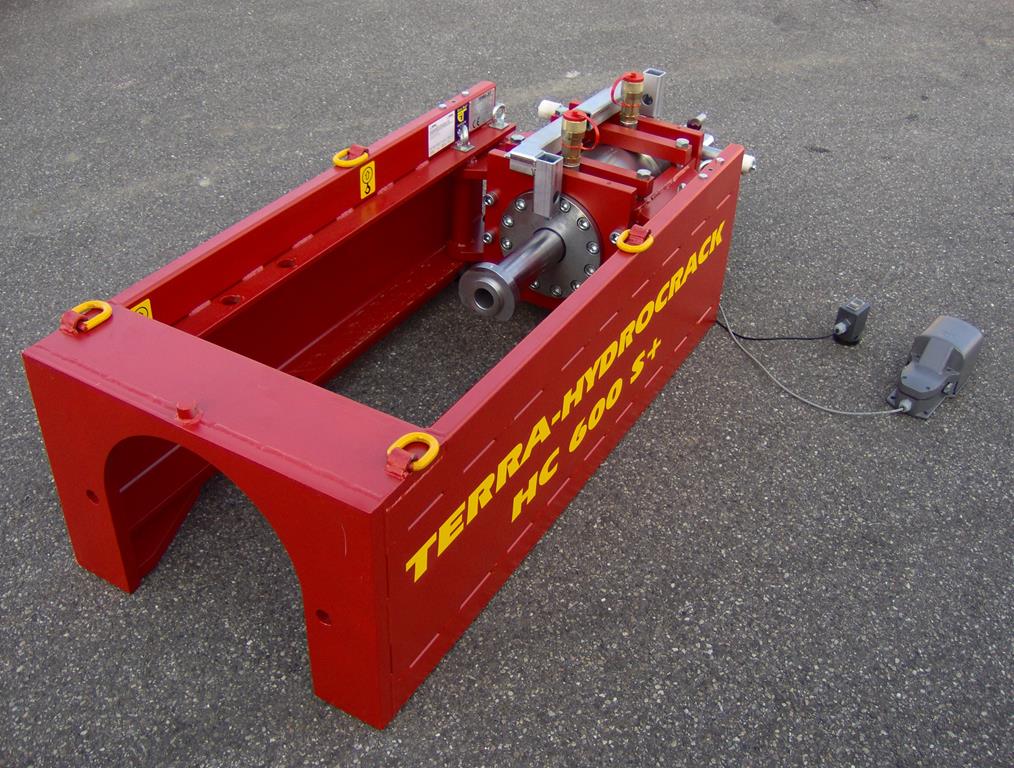

TERRA HYDROCRACK HC 600

Boru Patlatıcı Burster 60 ton

Genel Bilgiler

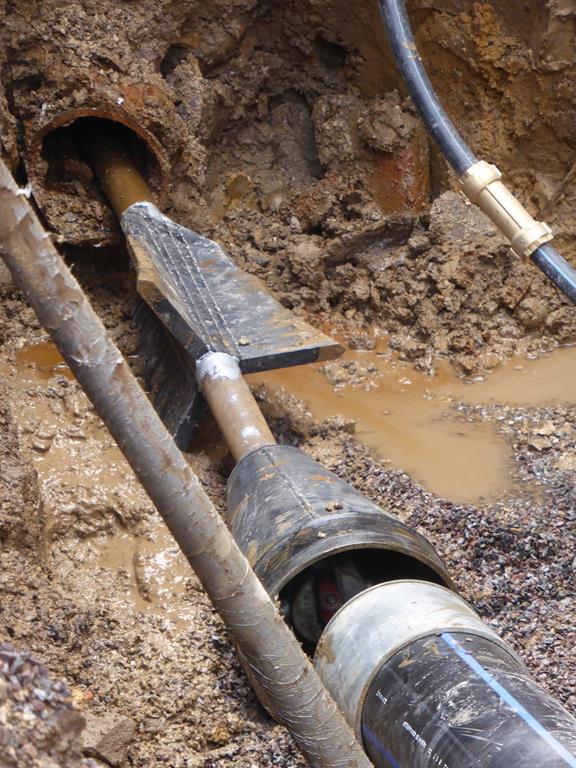

    TERRA-HYDROCRACK gaz borularını, su borularını ya da kanalizasyon hatlarını yenilemede kullanılan hidrolik kırma sistemidir. 600 kN'luk (60 ton) itme ve geri çekme kuvveti sayesinde 50 mm'den 350 mm'ye kadar olan PE, çelik, dökme demir ve sfero dökme demir boruları keser veya çatlatır. 355 mm'ye kadar dış çapa sahip yeni HDPE borular çekilebilmektedir. İlk aşama olarak, gelişmiş delme çubukları eski boru içerisinden itilmektedir.


Genel Bilgiler
Genel Bilgiler


Konfor versiyonu

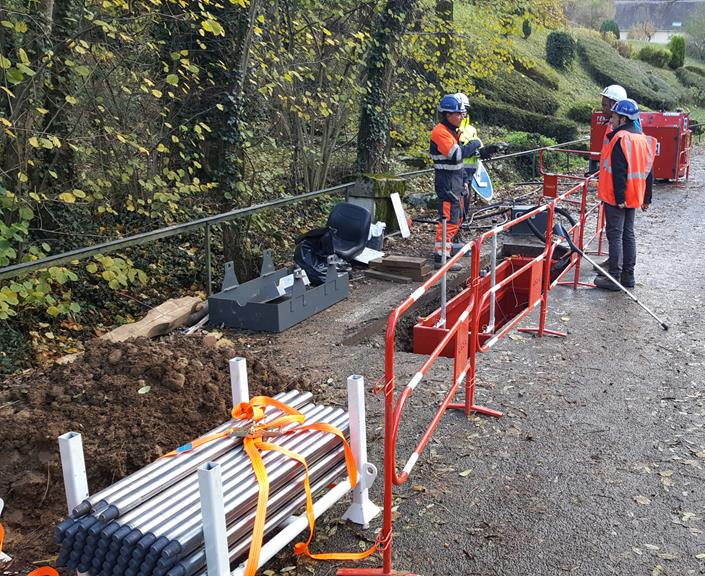

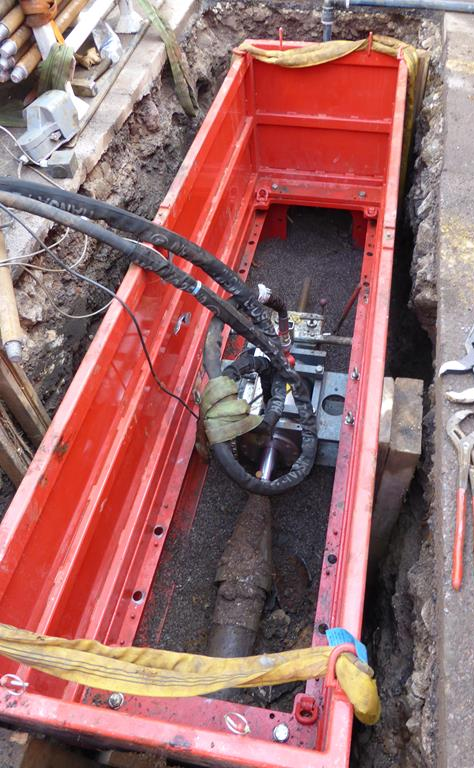

    Operatör TERRA-HYDROCRACK HC 600 C+'nın operatör koltuğunda rahatça oturabilmektedir. Bu „Rahat Parçalama“ işlemi kolay, hızlı ve kusursuzdur. Operatör delme kutusunun içinde tam korumalı bir şekilde oturabilmektedir. Konfor Versiyonu 3 m uzunluğunda ve 1 m genişliğinde bir delme çukuruna ihtiyaç duymaktadır. Delme çubukları operatör koltuğunun altındaki magazinden kolayca alınabilmektedir. Bu sayede montaj ve demontaj işlemleri kolayca yapılabilmektedir.

Konfor versiyonu
Konfor versiyonu


Honda Güç Kaynağı

  1. 24 BG (18 kW) HONDA GX 670 benzin motoru
  2. Marş motoru
  3. Motor yağının azaldığı durumlarda motoru durduran motor yönetim sistemi
  4. 12 Volt batarya, 45 Ah yüksek kapasiteli
  5. Dönüşte filtreli hidrolik tankı
  6. Yüksek soğutma kapasitesiyle güvenli yağ soğutucu
  7. Tropikal veya çöl operasyonlarına uygun
  8. Hidrolik ikiz pompa (sabit deplasmanlı pompalar)

Honda Güç Kaynağı
Honda Güç Kaynağı


Perkins Dizel Güç

    Son derece sessiz çalışan PERKINS Dizel Güç Ünitesi aynı zamanda vakit de kazandırmaktadır. Due to its high oil volume of 200 ltr/dak'lık yüksek yağ hacmi sayesinde saate 225 m'lik çalışma hızlarına erişilebilmektedir. Bu değerler TERRA-HYDROCRACK HC 600 C+'ı dünyanın en hızlı ve verimli boru yenileme sistemlerinden biri yapmaktadır. Delme çubukları özel çelikten imal edilmiştir. 17 m eğim yarıçapına kadar eski boruları takip ederek tam yük altında bile parçalama işlemini sürdürmektedir.

Perkins Dizel Güç
Perkins Dizel Güç




Teknik Veriler

Teknik Veriler

Delgi aksı yerden 0.3 m yukarıdadır

Teknik özellikler önceden haber verilmeksizin değiştirilebilir.
235 bar'da (3'400 psi) geriçekme ve itme kuvveti
60 tons (600 kN)
132.000 lbs/ 66 US tons
işletim gücü Perkins
49 PS (36 kW)
49 HP (36 kW)
235 bar
3.400 psi
speed (without rod assembly) Perkins
225 m/h
750 ft/h
delme çubukları, uzunluk
1.0 m
3.3 ft
delme çubukları , çap
ø 47 mm
ø 1.85"
delme çubukları , birim ağırlık
13 kg
28.6 lbs
Dimensions (power pack)
1.8 x 0.8 x 1.45 m
0.55 x 0.25 x 0.43 ft
boyutlar (L x W x H)
3.1 x 0.80 x 1.25 m (with trench box)
9.9 x 2.6 x 4.1 ft (with trench box)
maksimum parçalama uzunluğu*
150 m
500 ft
Weigth (power pack)
860 kg
1.890 lbs
delme çubukları hariç ağırlık, durdurucu plaka ile
1'470 kg
3.250 lbs


 yukarı
